52

Manual de instrucciones CVM

k2

CONFIGURACIÓN

4.7.2.1.b Cambio de la lógica de alarmas según estado de las entradas

La activación de una alarma, cuando se selecciona un código de variable que corresponde al

estado de una entrada de una tarjeta de expansión, se puede realizar de dos formas distintas:

lógica directa o inversa.

Para configurar las alarmas con lógica directa respecto a la entrada, es decir, que se active la

alarma (valor =1) cuando la entrada se active (valor =1), se deben configurar los parámetros

como se indica:

max

= 1 y

min

= -1.

Para configurar las alarmas con lógica inversa respecto a la entrada, es decir, que se desactive

la alarma (valor =0) cuando la entrada se active (valor =1) se deben configurar los parámetros

como se indica:

max

= 0 y

min

= 0.

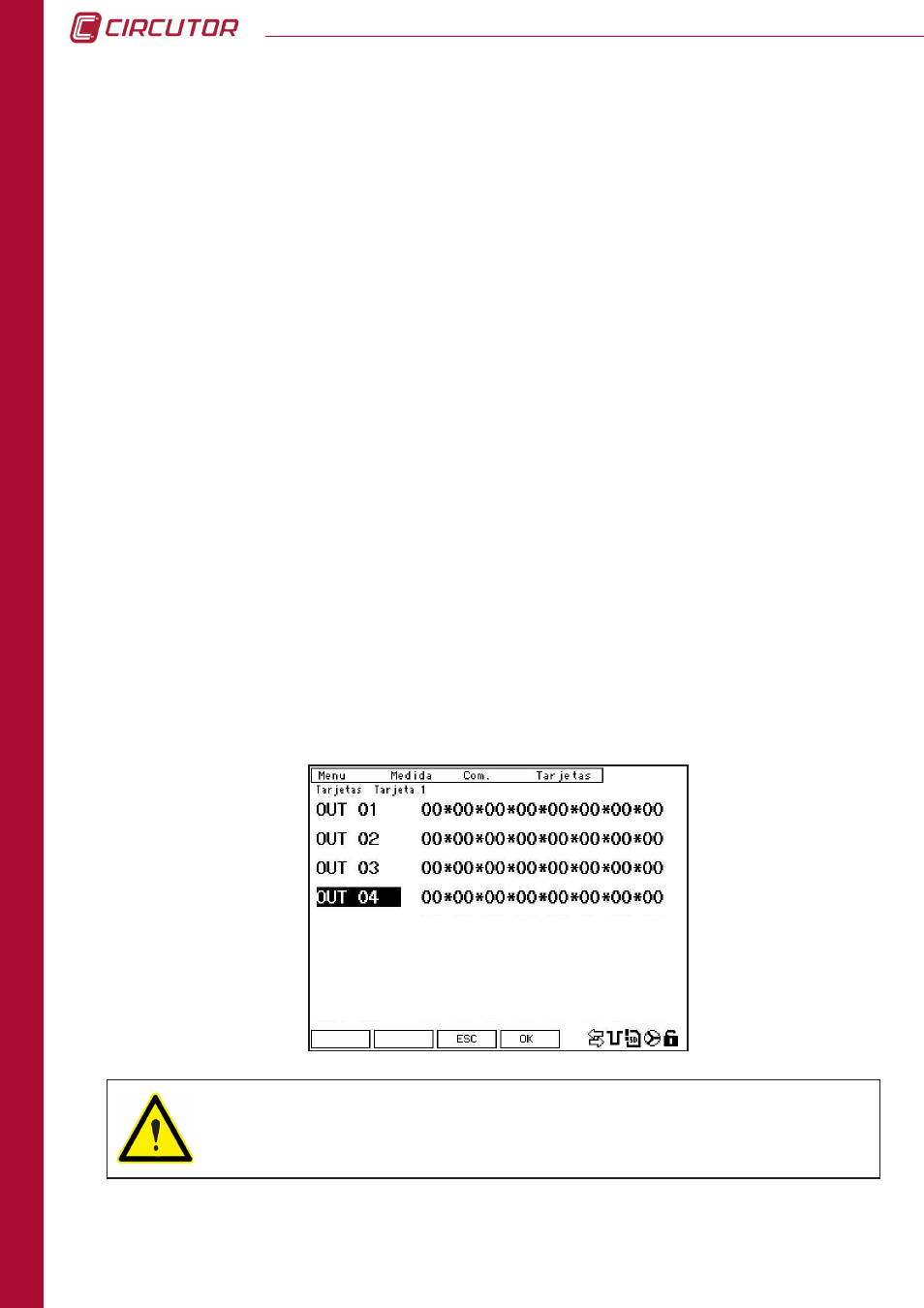

4.7.2.2. Configuración de salidas relé

En esta pantalla se configuran las ecuaciones de las alarmas que se aplican para activar las

salidas del equipo. Es posible configurar ecuaciones con funciones AND (*) y/o OR (+) entre

una o varias de las 16 alarmas configuradas previamente (ver apartado 4.7.2.1 Configuración

de alarmas), para activar cada una de las 4 salidas relé del equipo.

Para modificar los parámetros de la configuración de la tarjeta, se debe pulsar la tecla

EDIT

(F4). Seleccionar la salida que se desea configurar y pulsar

SET

para entrar en edición.

ATENCIÓN: El valor 00 en la ecuación de activación de las salidas, significan que

no debe hacer nada, por lo que sólo se deberían encontrar al final de la ecuación.

De encontrarse al principio, el

CVMk2 no realizará el cálculo ni la activación de

la salida correspondiente

Pulsando

al

(F3) se retorna a la pantalla

ALARMA 01

(apartado 4.7.2.1).

Pulsando

in

(F1) se retorna a la pantalla

entradas

(apartado 4.7.2.3).
