Manual de instrucciones CVM
k2
INST
ALACIÓN

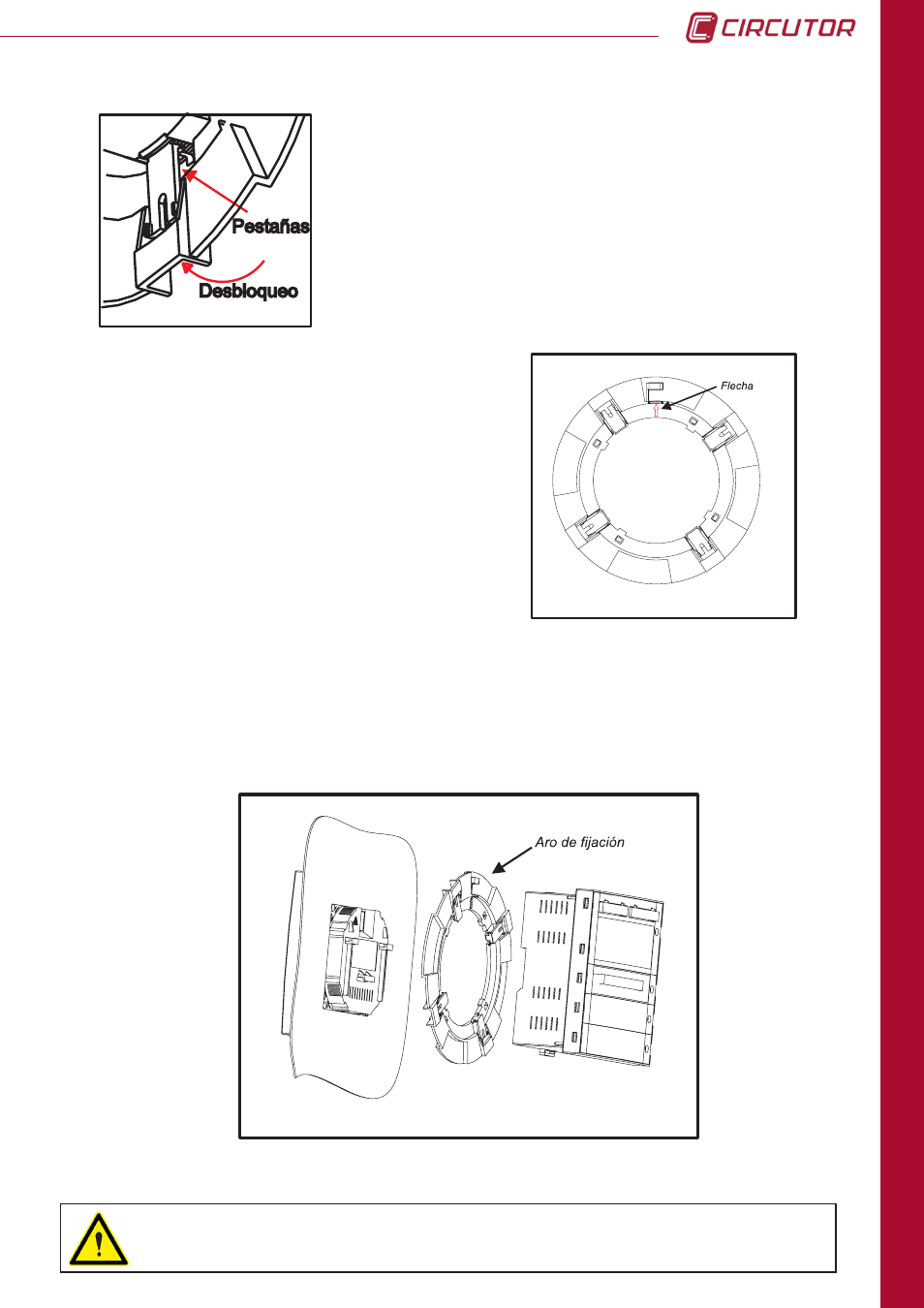

La flecha debe señalar hacia arriba, como indica la
figura y debe coincidir con la flecha que se encuentra
en la parte trasera del visualizador o pantalla. La
flecha indica la salida de la manguera RJ-45 de
comunicaciones y alimentación de la pantalla.
En la figura se muestra una ampliación de la imagen
anterior. Se muestra con detalle el movimiento de bloqueo y
desbloqueo de las pestañas del aro de fijación de la pantalla
del
CVMk2.
El esquema de montaje se muestra en la siguiente figura. La unidad de medida puede
montarse a continuación del aro, detrás de la pantalla o se puede instalar también en carril DIN
comunicando con la pantalla a través de un cable de comunicación y alimentación transparente
RJ-45. (ver tabla 3.1 descripción física).
Para la instalación de la pantalla en panel como describe el apartado 2.3, debe
utilizarse una superficie plana en una envolvente de tipo 1.
