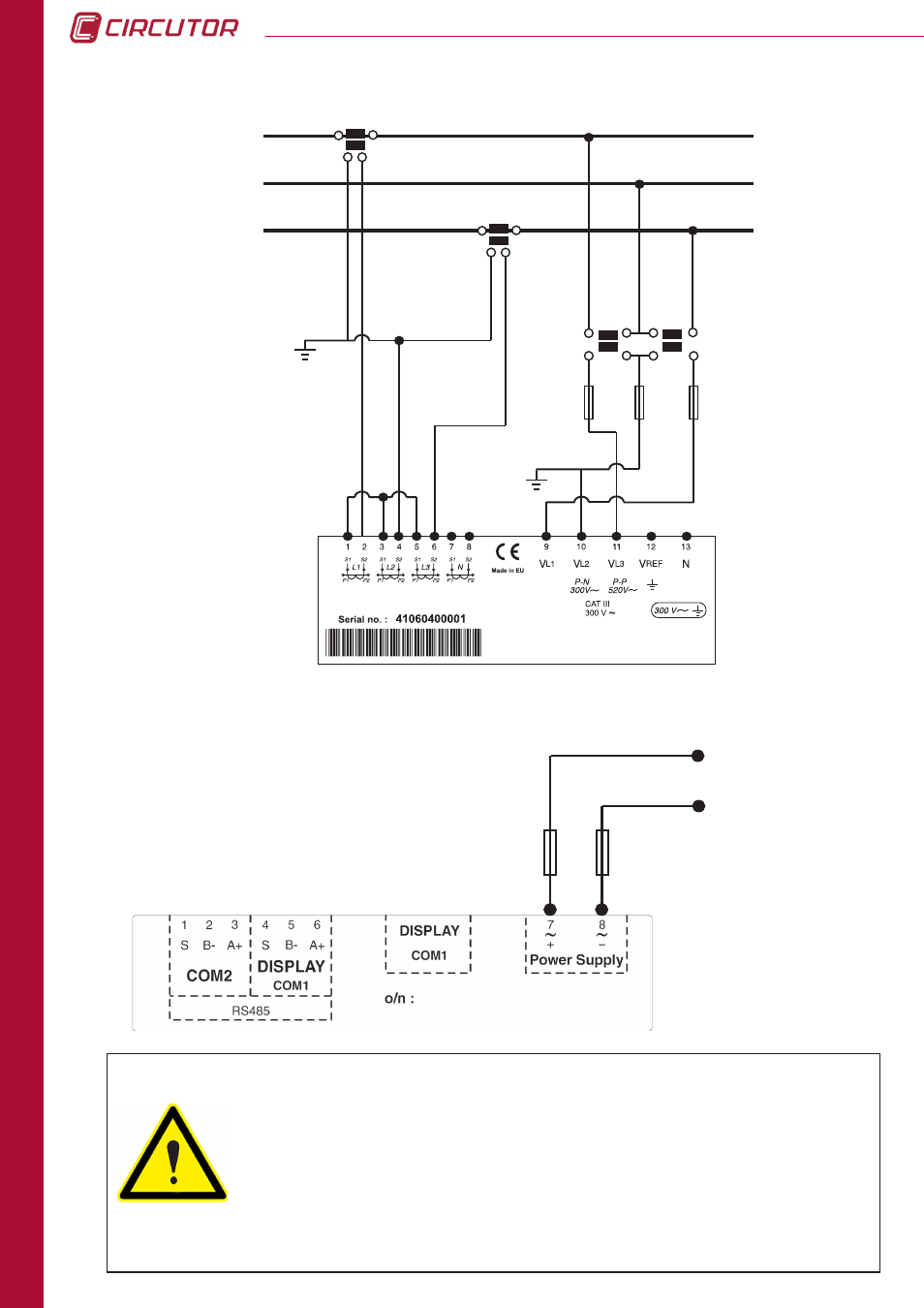

2.6.7 - 2 TI Y 2 TRANSFORMADORES DE TENSIÓN
L1
L2
L3
VL1
VL2
VL3
S2
P2
S1
P1
B
A
S2
P2
S1
P1
A
B
a
a
b
b
2.7 CONEXIONADO DE ALIMENTACIÓN
Alimentación
85...265 V c.a.
100...300 V c.c.
(modelo estándar)
El equipo debe conectarse a un circuito de alimentación protegido
con fusibles tipo gl según IEC 269 o tipo M, de valores comprendidos
entre 0.5 y 1 A / 600 V (UL listed). Debe estar provisto de un interruptor
magneto térmico o dispositivo equivalente, para poder desconectar
el equipo de la red de alimentación. El circuito de alimentación y de
medida de tensión se conecta con cable de sección mínima 1 mm
2
.
(AWG 17). La línea de conexión del secundario del transformador
de corriente debe tener una sección mínima de 2 mm
2
. (AWG 14) y
soportar un mínimo de 60 ºC.
