25
Manual de instrucciones CVM
k2
INST
ALACIÓN
3. FUNCIONAMIENTO
El analizador de redes
CVMk2 tiene unas dimensiones exteriores de 144 x 144 x 116 mm. Se
compone de una pantalla y un módulo de medida. La pantalla se comunica con el módulo de
medida mediante una manguera RJ-45 mediante la cual también llega la alimentación de la
misma de 24 Vcc. La manguera es "transparente" o directa estándar ethernet y su esquema
es como muestra la figura.

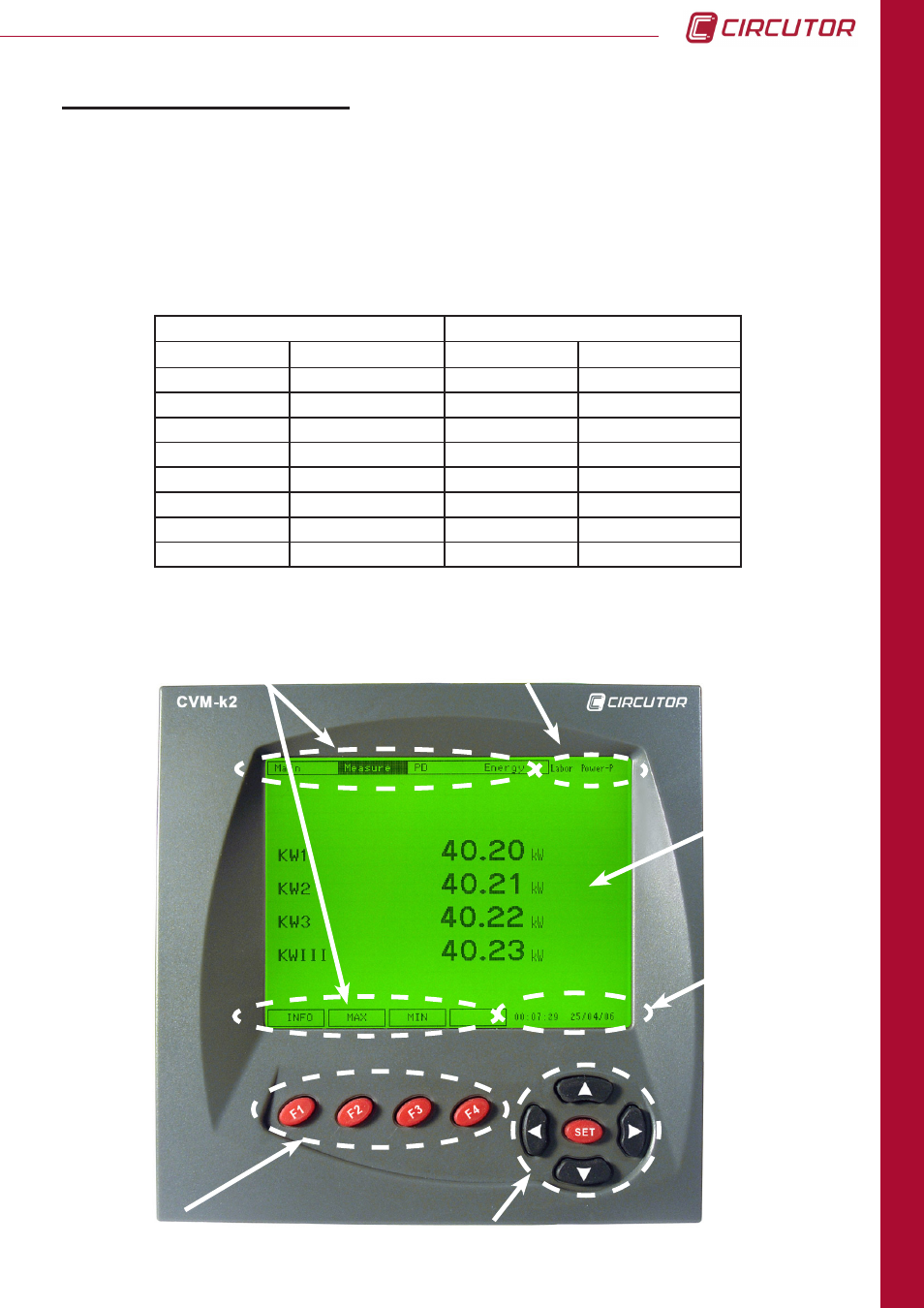

3.1 DESCRIPCIÓN FÍSICA
3.1.1 FRONTAL
MENÚS
TECLAS DESPLAZAMIENTO
TECLAS FUNCIÓN
PANTALLA
NOMBRE DEL MÓDULO
ICONOS
PANTALLA
EQUIPO MEDIDA
PIN
SEÑAL
SEÑAL
PIN
1
V+
V+
1
2
GND
GND
2
3
B (-)
B (-)
3
4
Shield
Shield
4
5
Shield
Shield
5
6
A (+)
A (+)
6
7
GND
GND
7
8
V -
V -
8
