127
Manual de instrucciones CVM
k2
FUNCIONAMIENT
O
127
Manual de instrucciones CVM
k2
COMUNICACIONES
8.2.3 CONVERSOR USB.

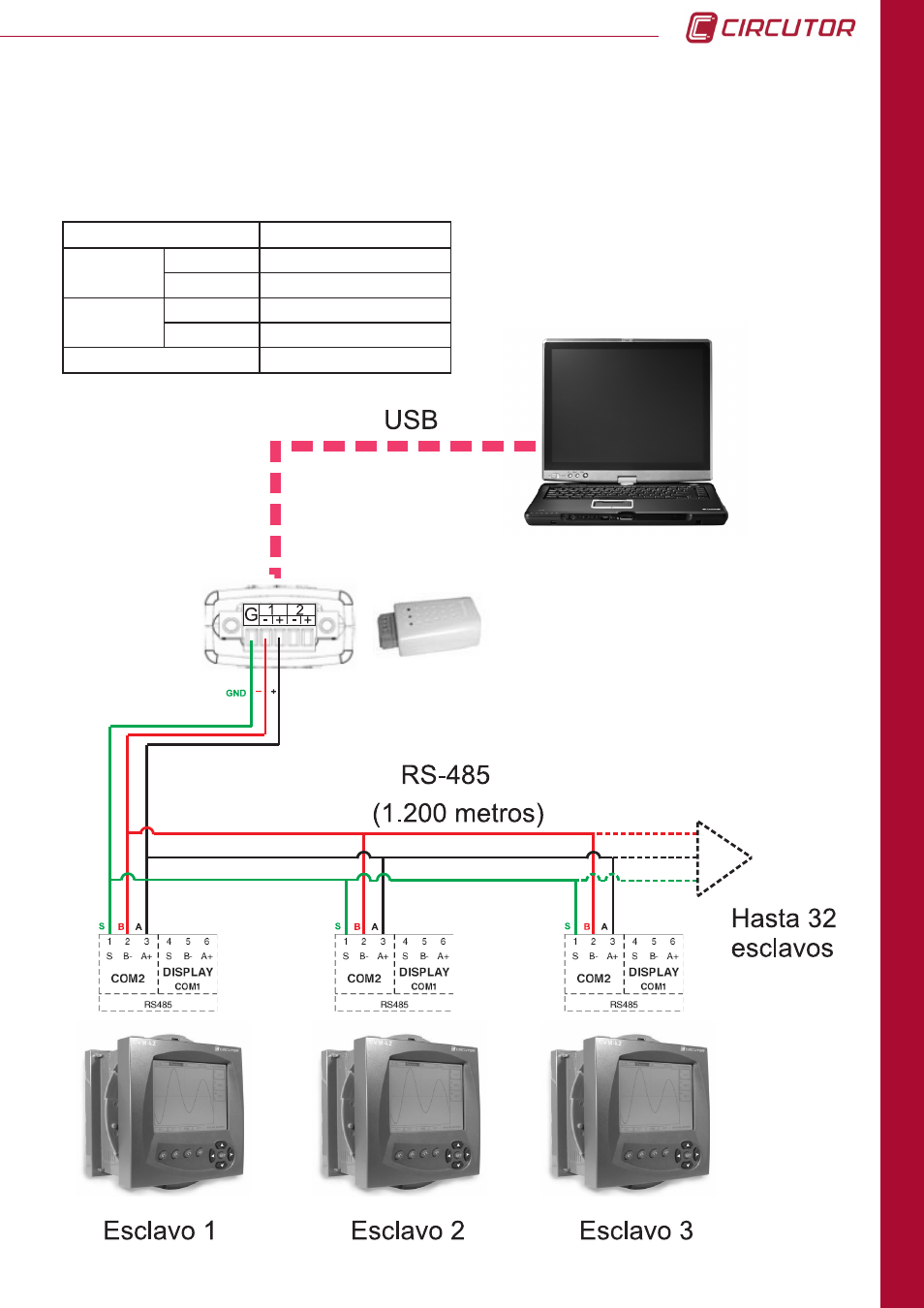

El conexionado utilizando un conversor USB a RS-485 entre el PC y el módulo de medida,
es como muestra la figura. Los pines de salida del conversor USB son como muestra la tabla
siguiente.
PIN
DESCRIPCIÓN
1
+
RS-485 -
-
RS-485 +
2
+
RS-485 -
-
RS-485 +
G
Tierra
