75
Manual de instrucciones CVM k2
CONFIGURACIÓN
4.7.6.6. Características de la tarjeta
CARACTERÍSTICA VALOR UNIDAD
SALIDAS ANALÓGICAS.
Margen nominal de la salida ± 5 mA
Linealidad 1 %
Margen de resistencia de carga 1.500 Ω
Puntos del rango de salida 4.000
SALIDA ESTÁTICA
Tensión nominal 150 / 250 VDC / VAC
Corriente nominal < 100 mA
Corriente máxima t=10ms < 150 mA
Potencia máxima de disipación 0,8 W
Máxima R
on
25 Ω
CONEXIONADO
Sección en conductor (Cu) 0,05..1 (AWG 30...18) mm 2
Par de apriete del borne 0,3 Nm
MECÁNICA
Protección bornes IP 20
1 2 3 4 5 6 7 8 9
Carga externa
External load
D
A
D
A
SALIDAS / OUTPUTS
1 2 3 4 5 6 7 8 9
24 Vdc
Bobina auxiliar
Auxiliary relay
SALIDAS / OUTPUTS
COMM

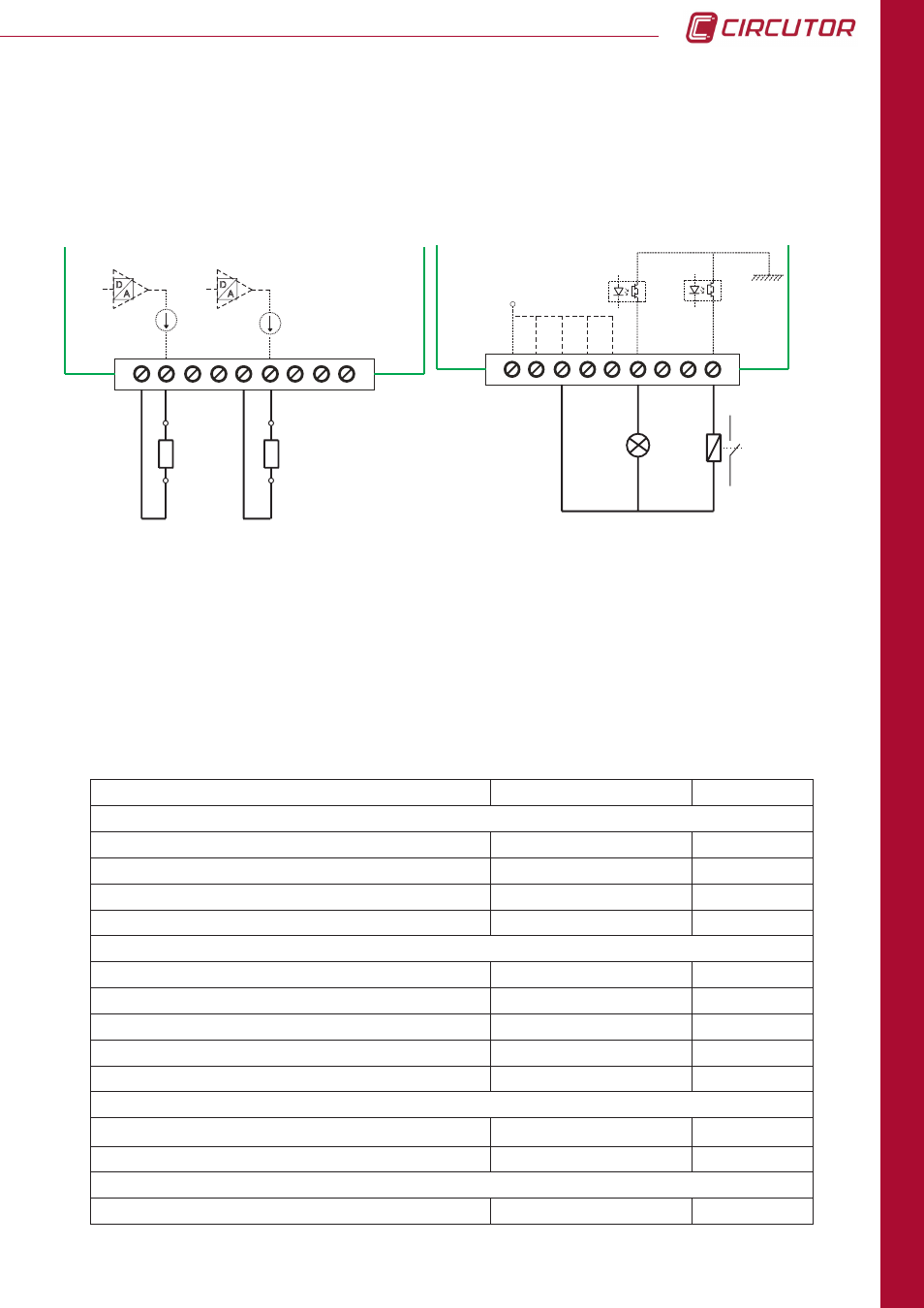

Un ejemplo de conexionado de las salidas de la tarjeta es como se muestra en el esquema:
