65
Manual de instrucciones CVM k2
CONFIGURACIÓN
La conexión con el sistema master, se realiza mediante cableado ethernet de cuatro pares
trenzados (apantallado). Se conecta en un extremo la tarjeta y al otro extremo la electrónica
de red (hub o switch) de la red corporativa.
En caso de realizar una conexión directa con un ordenador o dispositivo con entrada ethernet,
los hilos del cable ethernet deben tener una disposición especial para dicha comunicación.
Otra forma de configurar la dirección IP de la tarjeta de expansión del CVMk2 es mediante el
Power Studio. o Power Studio Scada de CIRCUTOR, SA. (disponible en la página web www.
circutor.es).

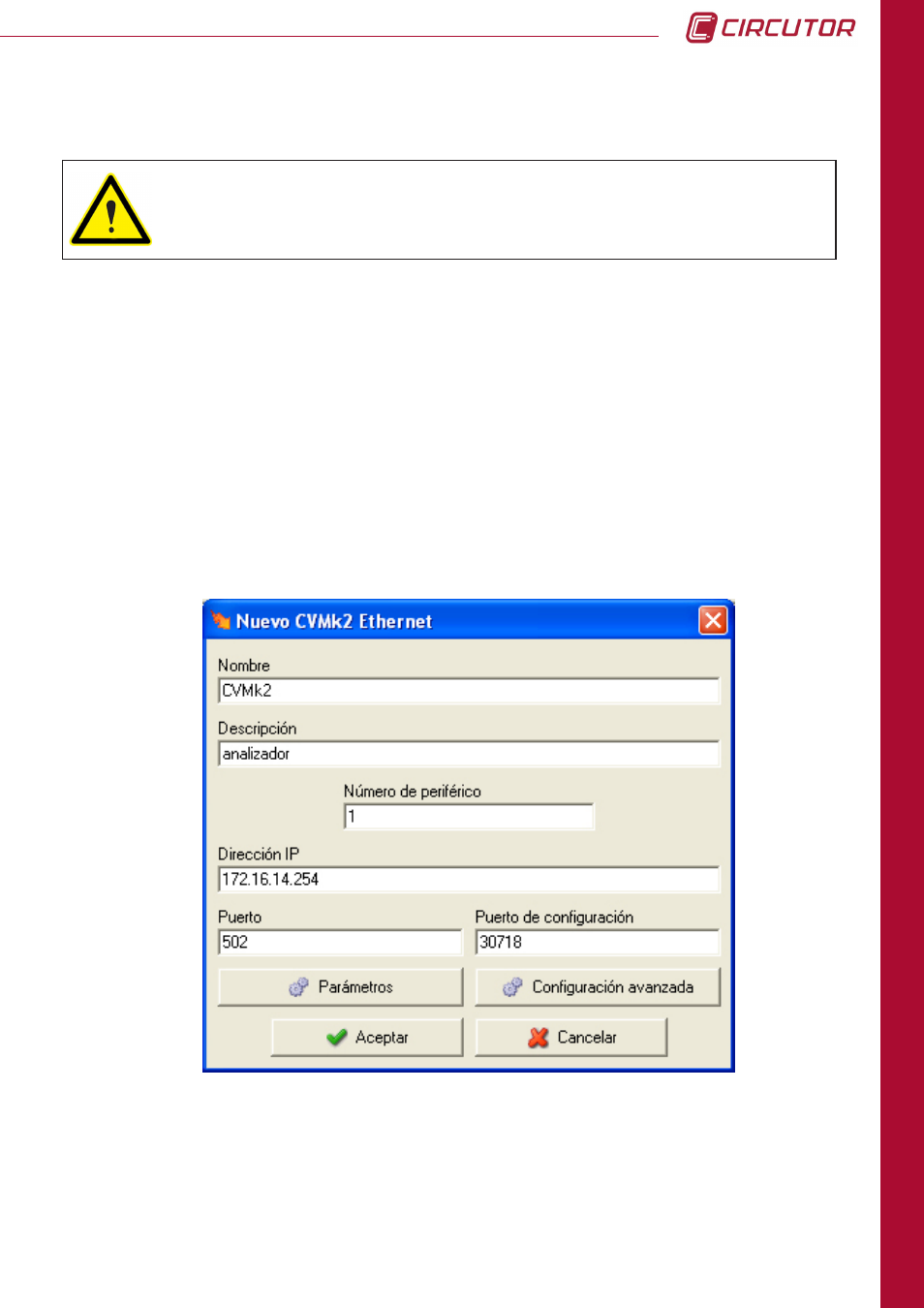

Una vez instalado, debe seleccionarse el dispositivo CVMk2 Ethernet Modbus/TCP. La
pantalla de configuración es como muestra la figura.
Se debe asignar un nombre y la dirección IP deseada. La dirección IP debe estar en el mismo
límite de direcciones que la que tiene el ordenador. Este paso dará un error, puesto que no
encontrará el dispositivo con la IP que se ha asignado y mostrará la pantalla siguiente para
solicitarnos la dirección MAC de la tarjeta.
En este menú se puede configurar todas las opciones del conversor ethernet de la tarjeta del
CVMk2. Una vez terminada la configuración deseada, debe salir de la aplicación guardando
los cambios.
La velocidad configurada en el menú de configuración del puerto ethernet del
CVMk2 debe coincidir con la velocidad configurada en el propio equipo (ver
capítulo 4.6 Comunicaciones). En caso de no coincidir, el equipo no comunicará
correctamente con la aplicación o master.
