Manual de instrucciones CVM
k2
CONFIGURACIÓN

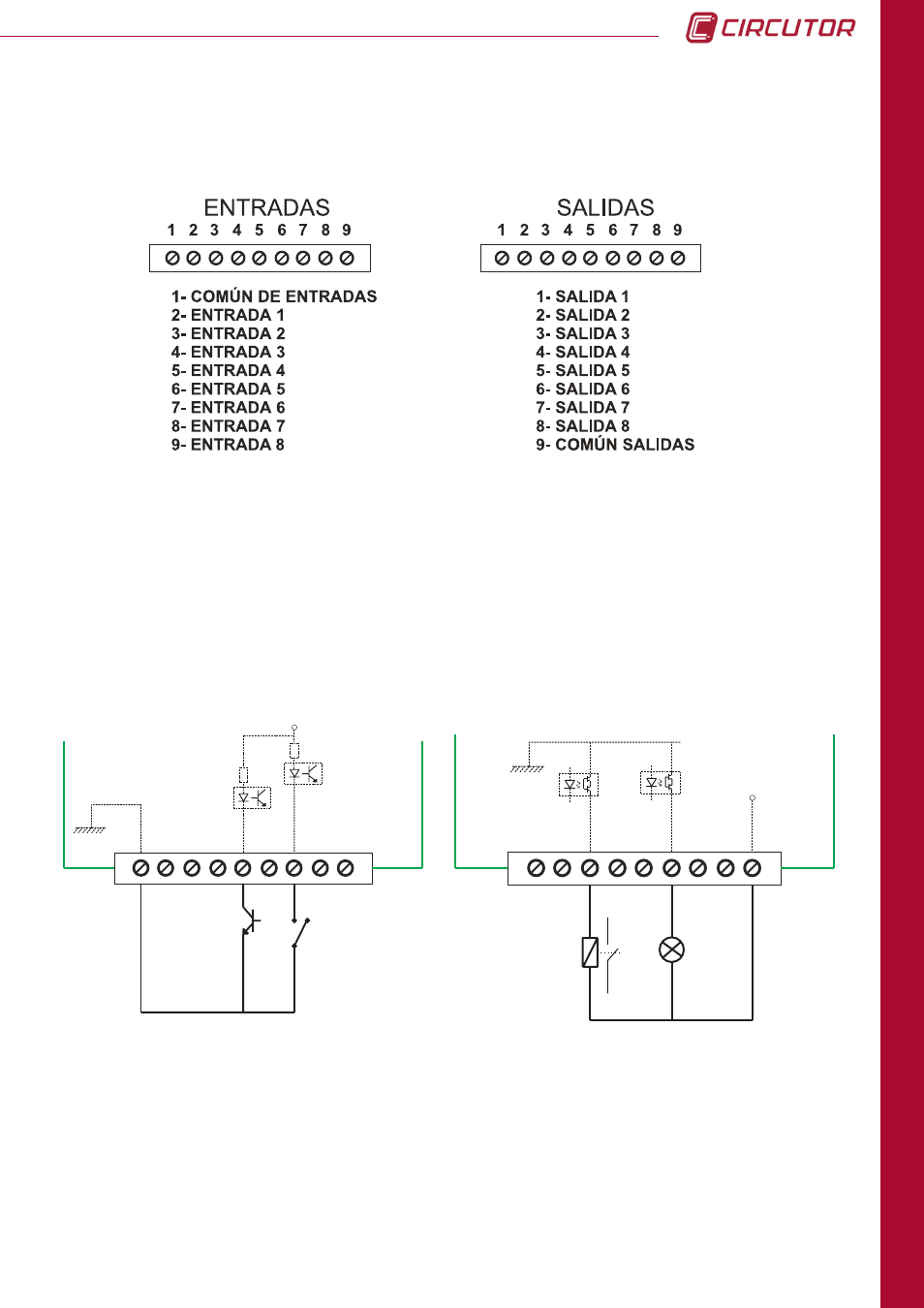

El conexionado de las entradas y salidas de la tarjeta según se muestra en el esquema:
4.7.1.4. Conexionado entradas / salidas.
El conexionado de las entradas y salidas de la tarjeta según se muestra en los esquemas:
ENTRADAS / INPUTS
1
2
3
4
5
6
7
8
9
24 Vdc
Libre potencial
Free voltage input
NPN
COMM
SALIDAS / OUTPUTS
1
2
3
4
5
6
7
8
9
24 Vdc
Bobina auxiliar
Auxiliary relay
COMM
