Manual de instrucciones CVM k2
CONFIGURACIÓN

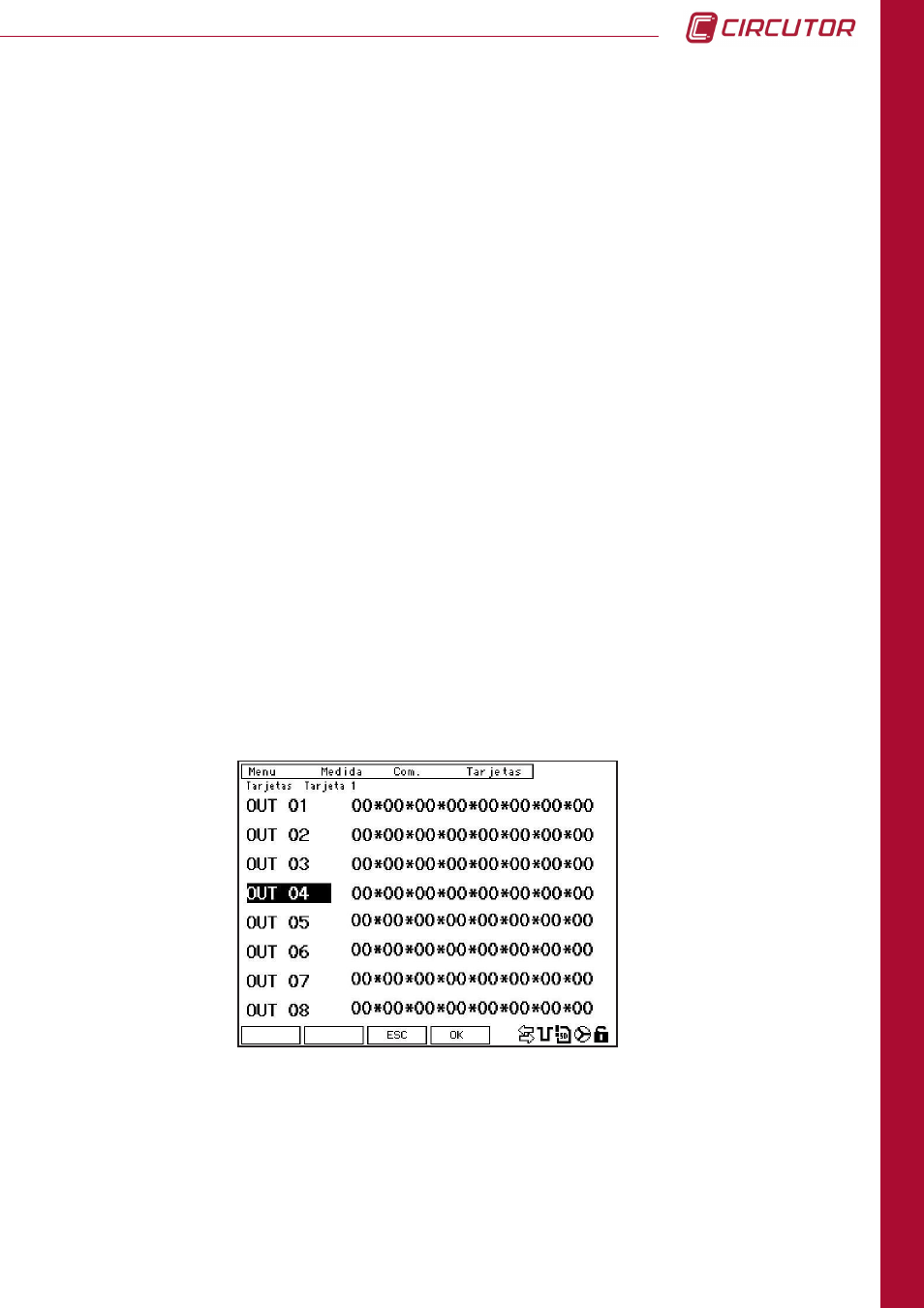

4.7.1.2. Configuración de salidas digitales estáticas
En esta pantalla se configuran las ecuaciones de las alarmas que se aplican para activar las
salidas del equipo. Es posible configurar ecuaciones con funciones AND (*) y/o OR (+) entre
una o varias de las 16 alarmas configuradas previamente (ver apartado 4.7.1.1 Configuración
de alarmas), para activar cada una de las 8 salidas digitales de la tarjeta.
Para modificar los parámetros de la configuración de las ecuaciones de la tarjeta, debe pulsar
la tecla
EDIT (F4). Seleccionar la salida que se desea configurar y pulsar SET para entrar en
edición.
4.7.1.1.b Cambio de la lógica de alarmas según estado de las entradas
La activación de una alarma, cuando se selecciona un código de variable que corresponde al
estado de una entrada de una tarjeta de expansión, se puede realizar de dos formas distintas:
lógica directa o inversa.
Para configurar las alarmas con lógica directa respecto la entrada, es decir, que se active la
alarma (valor =1) cuando la entrada se active (valor =1), se deben configurar los parámetros
como se indica:
max = 1 y min = -1.
Para configurar las alarmas con lógica inversa respecto la entrada, es decir, que se desactive
la alarma (valor =0) cuando la entrada se active (valor =1) se deben configurar los parámetros
como se indica:
max = 0 y min = 0.
En la ecuación se deben editar los dos dígitos que corresponden a la alarma deseada. Entre
los dos dígitos que corresponden a la alarma, se puede introducir un signo "*" ó "+" que
corresponden con las funciones AND / OR respectivamente, que se aplicarán entre las alarmas
configuradas.
Pulsando al (F3) se retorna a la pantalla ALARMA 01 (apartado 4.7.1.1).
Pulsando in (F1) se retorna a la pantalla entradas (apartado 4.7.1.3).
