Manual de instrucciones CVM k2
CALIDAD
7.1.4 ARMÓNICOS DE CORRIENTE

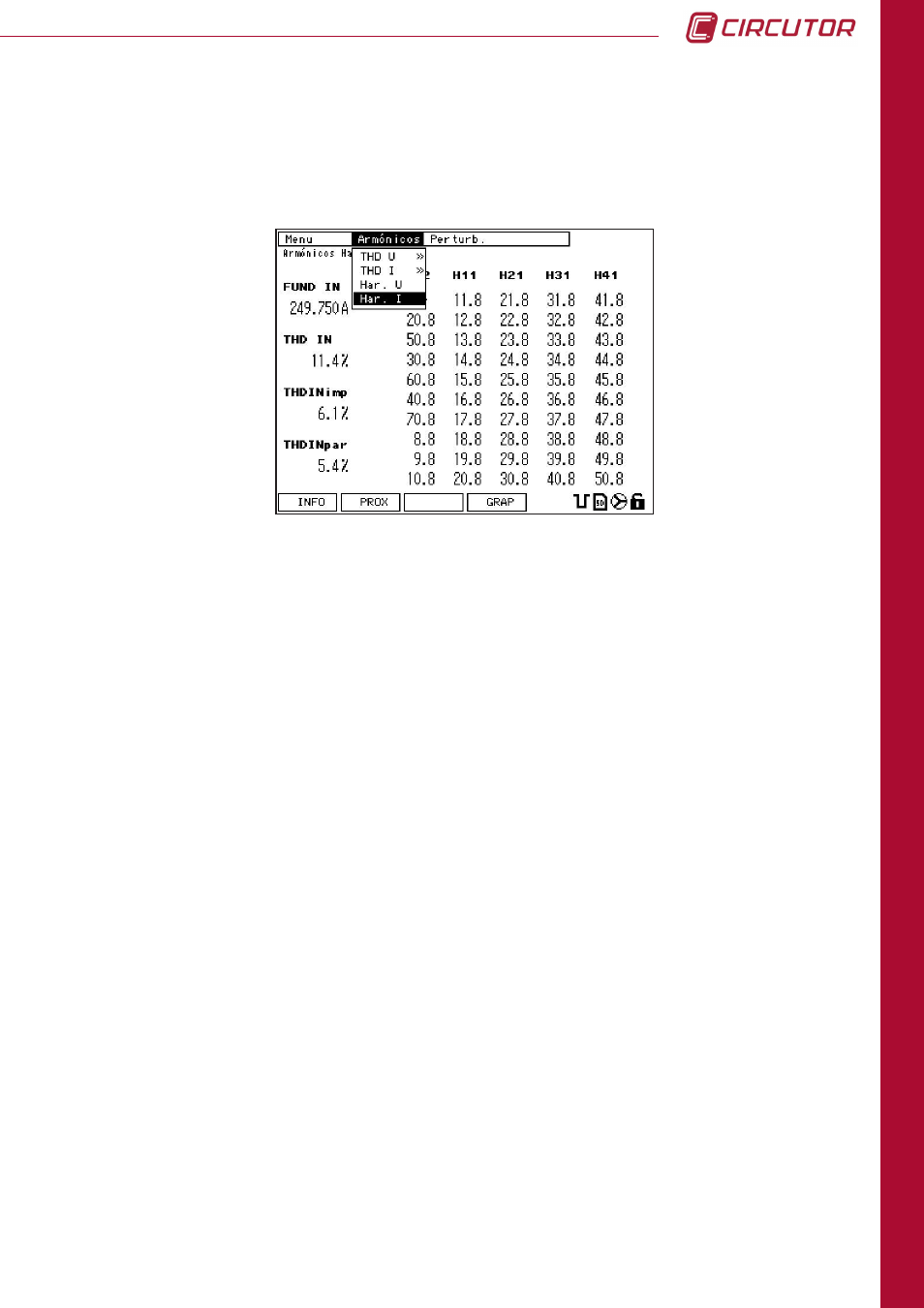

En la pantalla de la descomposición armónica de corriente, se visualizan los valores numéricos
de la descomposición armónica de la fase 1.
Los valores se representan por columnas de 10. El la parte izquierda de la pantalla se
muestran los valores más importantes en %. Estos valores son:
fund i1 : Valor de la fundamental de la fase 1.
thd i1 : Valor en % de la tasa de distorsión armónica de la fase 1
thd i1 imp : Valor en % de la tasa de distorsión armónica de los armónicos impares de la
fase 1.
thd i1 par : Valor en % de la tasa de distorsión armónica de los armónicos pares de la fase
1.
El menú inferior contiene las diferentes opciones:
info : Muestra la pantalla de información del sistema (apartado 6.1.1.1 Información del
sistema).
prox : Muestra la pantalla de valores correspondientes a la siguiente fase. Es un menú
rotativo que contiene fase 1, fase 2, fase 3 y neutro.
Los valores representados en esta pantalla son valores instantáneos que
corresponden al valor calculado de media de las muestras de la señal.
grap : Muestra una pantalla gráfica, donde se representa el espectro de armónicos.
La fase que se representa en la pantalla gráfica corresponde a la que tenía
seleccionada en valores numéricos en la pantalla anterior. Las opciones que permite
la pantalla gráfica, es cambiar entre visualizar valores de todos los armónicos, valor de
los armónicos impares o los pares.
