105
Manual de instrucciones CVM k2
VISUALIZACIÓN
En esta pantalla se muestran los fasores de una forma gráfica y una tabla de los valores
numéricos más representativos.
TEXTO VALOR (P.E.) DESCRIPCIÓN
FUND V1 240.0 Valor de la fundamental de tensión de la fase 1
FUND V2 239.8 Valor de la fundamental de tensión de la fase 2
FUND V3 240.1 Valor de la fundamental de tensión de la fase 3
FUND I1 235.2 Valor de la fundamental de corriente de la fase 1
FUND I2 233.5 Valor de la fundamental de corriente de la fase 2
FUND I3 235.6 Valor de la fundamental de corriente de la fase 3
Ø V1-I2 120.4 º Desfase angular entre tensión y corriente de la fase 1
Ø V2-I3 120.4 º Desfase angular entre tensión y corriente de la fase 2
Ø V3-I1 119.2 º Desfase angular entre tensión y corriente de la fase 3
Frec. 50.14 Frecuencia de las fases (fase 1)

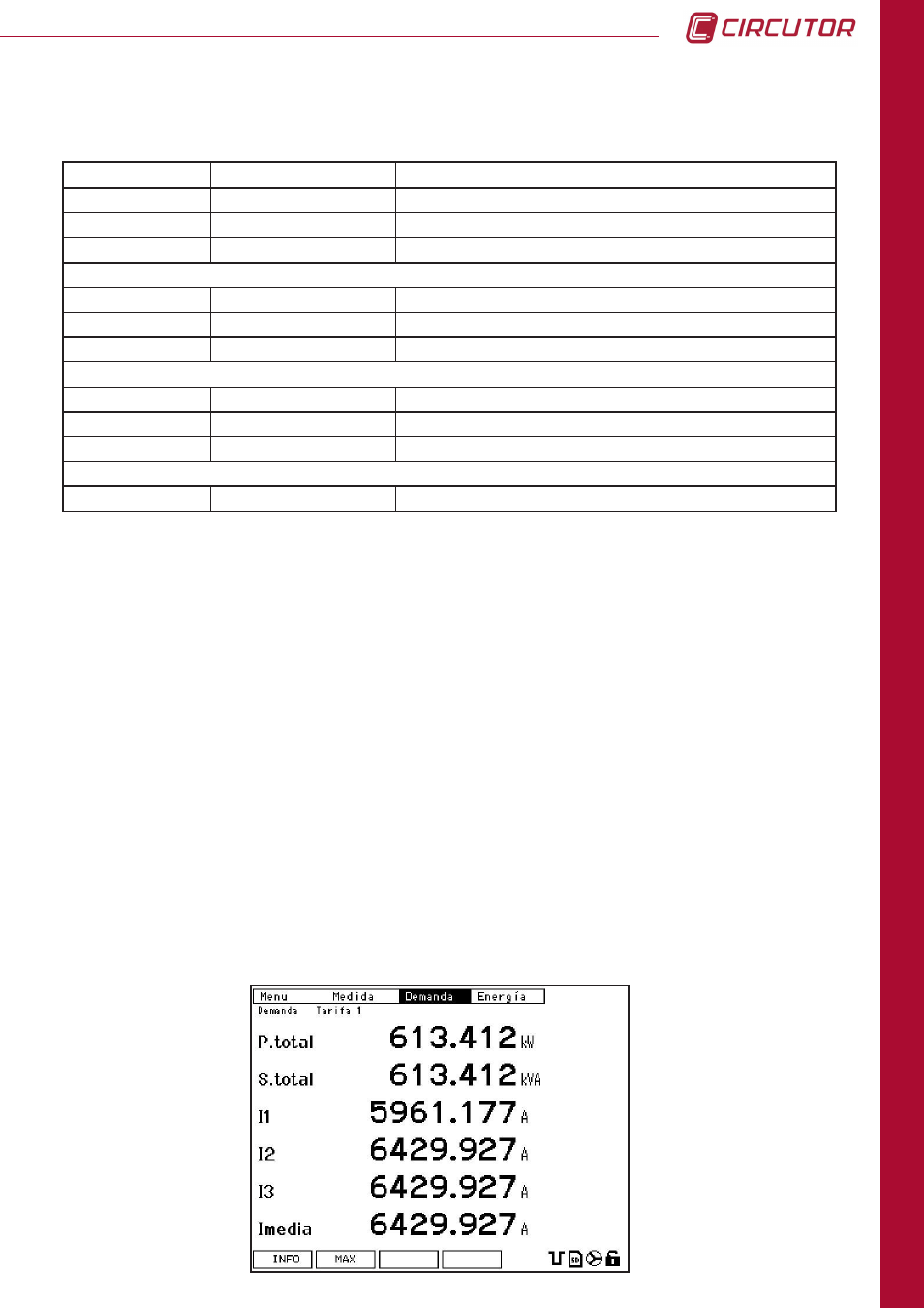

6.2. DEMANDA
En el menú demanda , puede seleccionar la visualización de la Demanda de la tarifa que desee
de entre todas las que tenga configuradas.
Si no se ha configurado ninguna tarifa, por defecto, se trabaja sobre la tarifa 1.
En la pantalla de demanda , se muestran los siguientes parámetros en todas las tarifas.
p. total : Potencia activa total de la tarifa.
s. total : Potencia aparente total de la tarifa.
I1 : Intensidad de la fase 1.
I2 : Intensidad de la fase 2.
I3 : Intensidad de la fase 3.
I media : Media de las tres intensidades de las fases.
