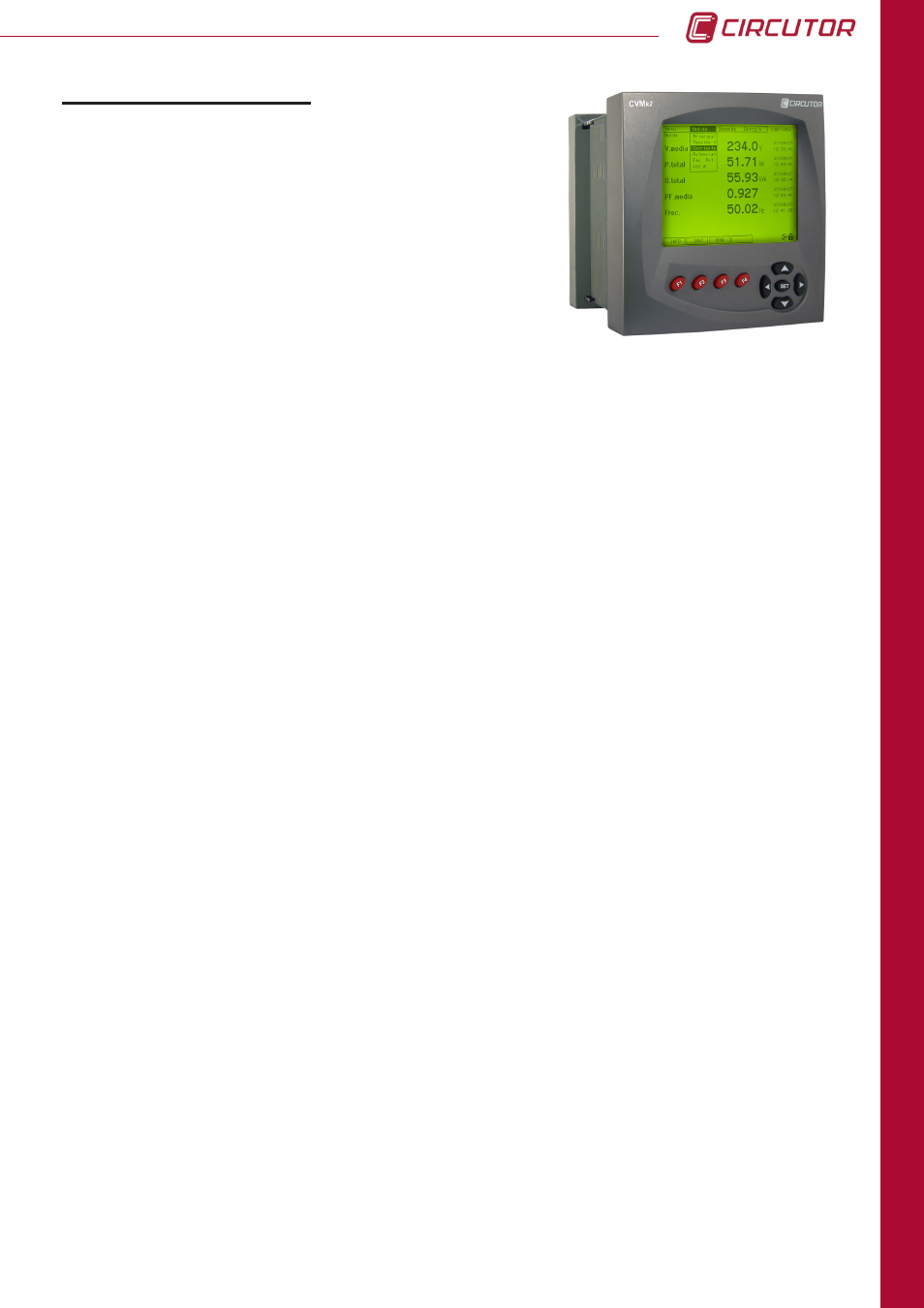

11
Manual de instrucciones CVM k2
INTRODUCCIÓN
Este manual pretende ser una guía en la instalación,
configuración y manejo del analizador de redes modelo
CVMk2, para obtener las mejores prestaciones del
mismo. Léalo con atención y respete las indicaciones
y las normas de seguridad.
1. INTRODUCCIÓN
1.1 DESCRIPCIÓN
CVMk2 mide, calcula y muestra los principales parámetros eléctricos de redes industriales
trifásicas equilibradas o desequilibradas.
La medida se realiza en verdadero valor eficaz (TRMS), mediante tres entradas de tensión
alterna, dos referencias de tensión (neutro y tierra), y cuatro entradas de corriente, para
la medida de secundarios …/1A ó …/5A, procedentes de los transformadores de corriente
exteriores.
El analizador de redes y calidad de suministro CVMk2 es un instrumento de medida
programable. Ofrece una serie de posibilidades de empleo, las cuales se pueden seleccionar
mediante menús de configuración en el propio instrumento. Antes de poner en marcha el
analizador, lea detenidamente los apartados de: alimentación, conexión y configuración, y elija
la forma de operación más adecuada para obtener los datos deseados.
CVMk2 permite la visualización de los parámetros eléctricos, mediante pantalla gráfica 1/4
VGA retroiluminada. Muestra los parámetros eléctricos instantáneos y máximos o mínimos
indicando la fecha y la hora de los mismos, pulsando la tecla correspondiente.
Mediante un procesador interno, CVMk2 muestra por pantalla y por comunicación más de 500
parámetros eléctricos, los cuales pueden ser de un sistema monofásico o trifásico.
CVMk2 posee las siguientes características relevantes:
• Dimensiones externas 144 x 144 x 116 mm.
• Montaje en carril DIN 46277 (EN 50022) (módulo de medida) y pantalla en panel (96x96
mm, 144x144 mm ó agujero de diámetro 103 mm .
• Medición en verdadero valor eficaz (TRMS).
• Clase 0,2 ó 0,5 en Potencia y Energía (Según modelo)
• Valores instantáneos, máximos y mínimos con fecha y hora.
• Pantalla gráfica 1/4 VGA retroiluminada.
• Comunicación RS-485 (Modbus/RTU©).
• Posibilidad de configurar la pantalla como MASTER de 32 módulos de medida.
• Equipo multitarifa (programables hasta 9 tarifas).
• Memoria para energía consumida y generada actual, mensual y anual (total y por tarifa).
• Representación gráfica de formas de onda y fasores de tensión y corriente.
• Contador de energía consumida y generada de 8 dígitos (100 GW·h)
• Grabación de eventos de calidad de suministro en tensión.
• Ampliable mediante tarjeta de expansión de entradas / salidas, memoria y comunicaciones.
• Implementado en el software de gestión energética de CIRCUTOR, Power Studio Scada.
http://powerstudio.circutor.com
