Manual de instrucciones CVM k2
CONFIGURACIÓN
Si se introducen valores fuera de margen o no válidos, las modificaciones no se
quedan grabadas. Permanecen los valores anteriores a la modificación.
4.3 DEMANDA
Para acceder a la pantalla de configuración de los parámetros de control de máxima demanda,
debe situar el cursor sobre
DEMANDA y confirmar pulsando SET como muestra la figura.
Corte Um
U n
t
Hueco Um
SobreV Um
V nom
Sobre V His
Corte His
t 0
t 2
t 4 t 1 t 3
10%
90%
110%
Hueco His Hueco His

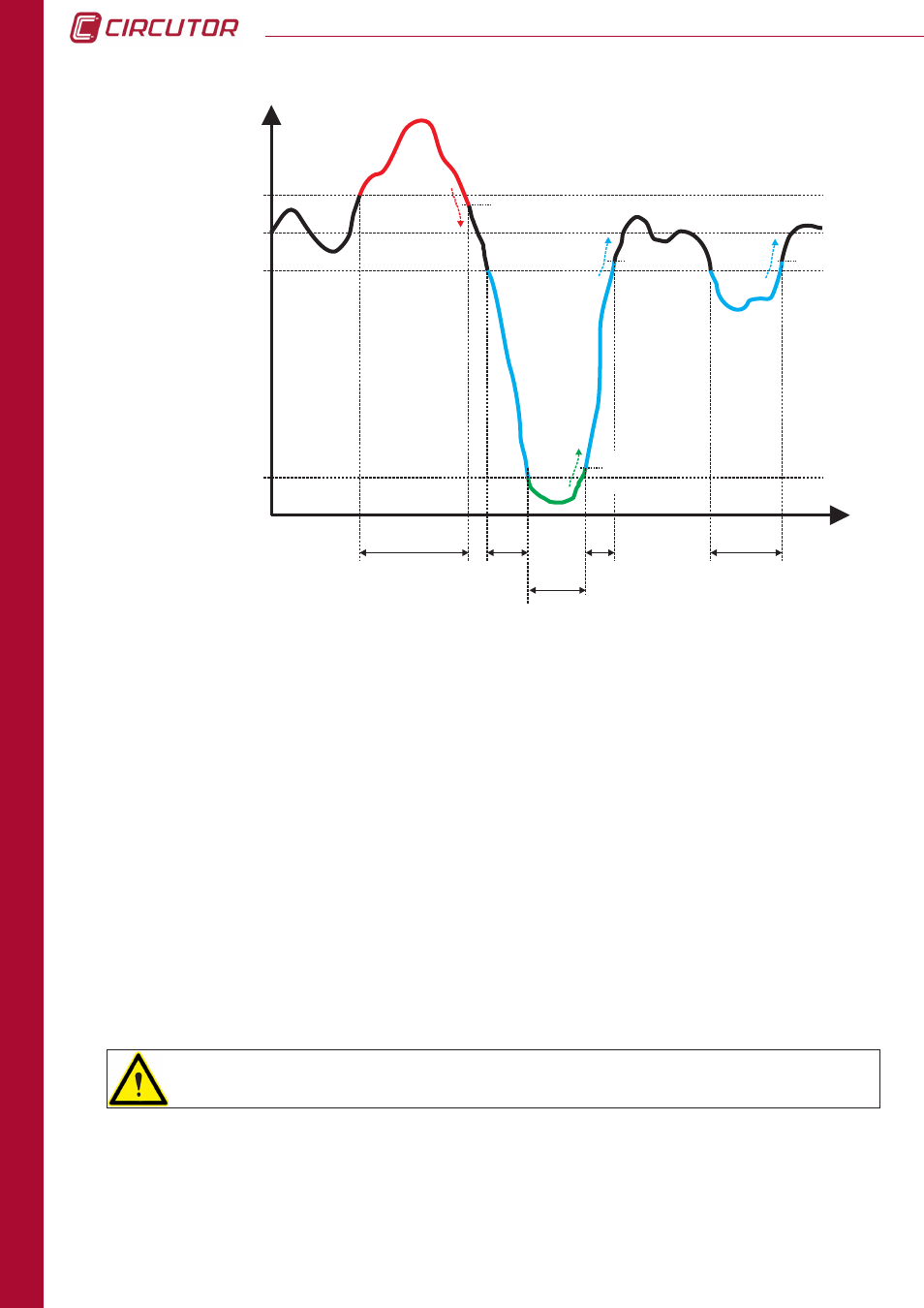

En la gráfica se muestra un evento de calidad de sobre tensión, que se encuentra acotado
en el intervalo de tiempo t 0. La duración del evento de sobretensión es igual al tiempo que
la señal se encuentra por encima del valor configurado para detectar sobretensiones (igual a
110 % de Vnom) más el tiempo que tarda la señal en descender del valor de histéresis (Sobre
V His) programado normalmente en un 2%.
Otros eventos visibles en la gráfica están acotados en t1, t3 y t4. Estos eventos corresponden
con unos huecos. El hueco general se configura a un 90% de Vnom y así se registra hasta
que desciende por debajo de un 10% (en este caso se registra un corte, representado en la
gráfica en el intervalo t2) o se repone nuevamente por encima del 90% configurado, más el
2% de histéresis (Hueco His).
Los eventos de calidad que registra el CVMk2 deben tener una duración mínima de 10 ms. Si
el evento no dura este tiempo mínimo no queda registrado como tal, aunque si afecta al valor
medio calculado de ese periodo.
