109
Manual de instrucciones CVM k2
VISUALIZACIÓN
6.4.3 TARJETA 8 ENTRADAS / 4 SALIDAS ANALÓGICAS
6.4.2 TARJETA 8 ENTRADAS / 4 SALIDAS RELÉ

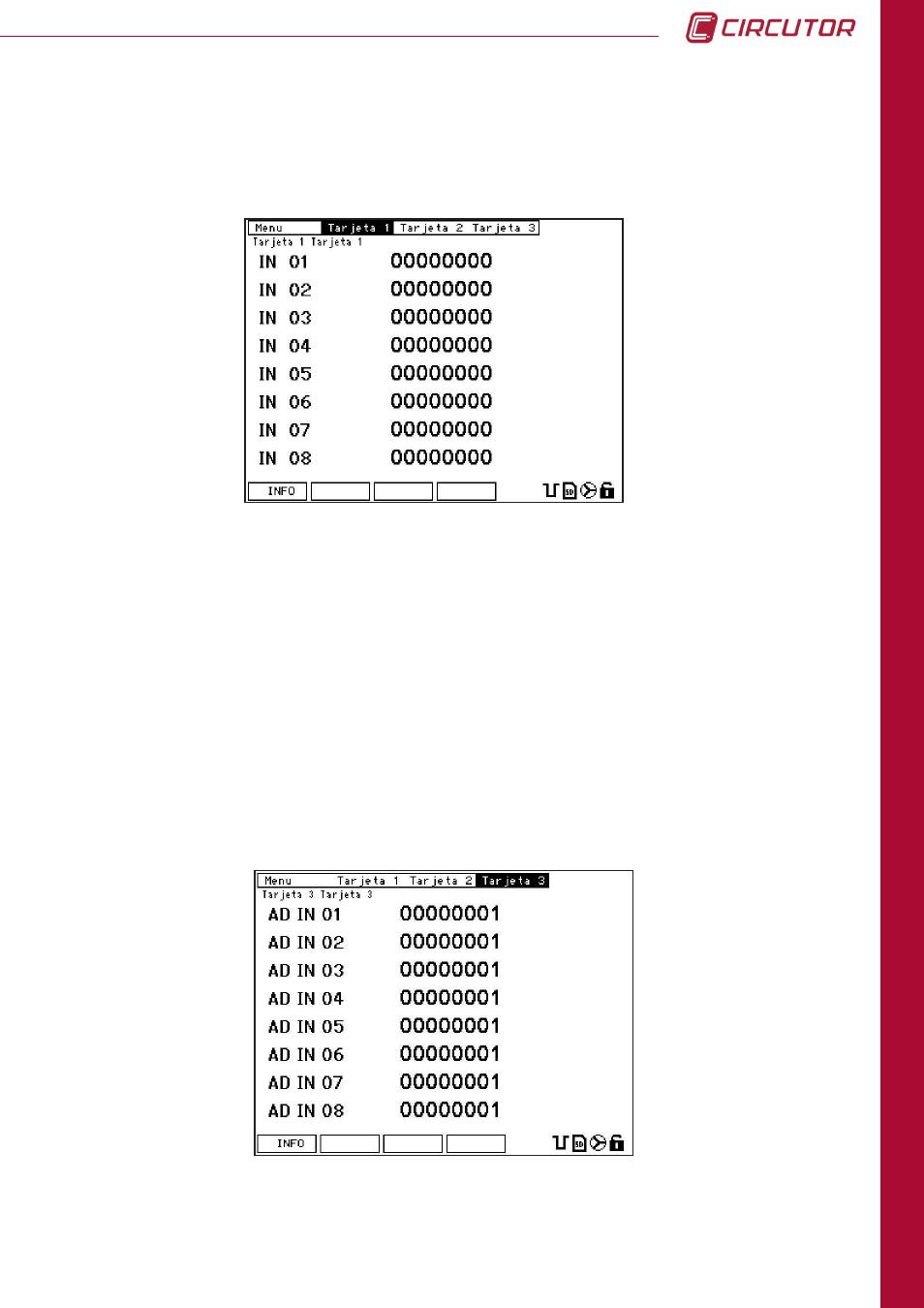

Si se selecciona una posición en la que se encuentra insertada una tarjeta de entradas /
salidas estáticas relé se muestra la siguiente pantalla.
Si se selecciona una posición en la que se encuentra insertada una tarjeta de entradas /
salidas analógicas se muestra la siguiente pantalla.
En la pantalla se muestra el estado de las entradas analógicas con los valores que se han
configurado en el menú de configuración
En la figura se muestra el estado de las entradas digitales o el número de impulsos que
ha recibido en cada una de las entradas, dependiendo de la configuración que tengan las
entradas.
