53
Manual de instrucciones CVM k2
CONFIGURACIÓN

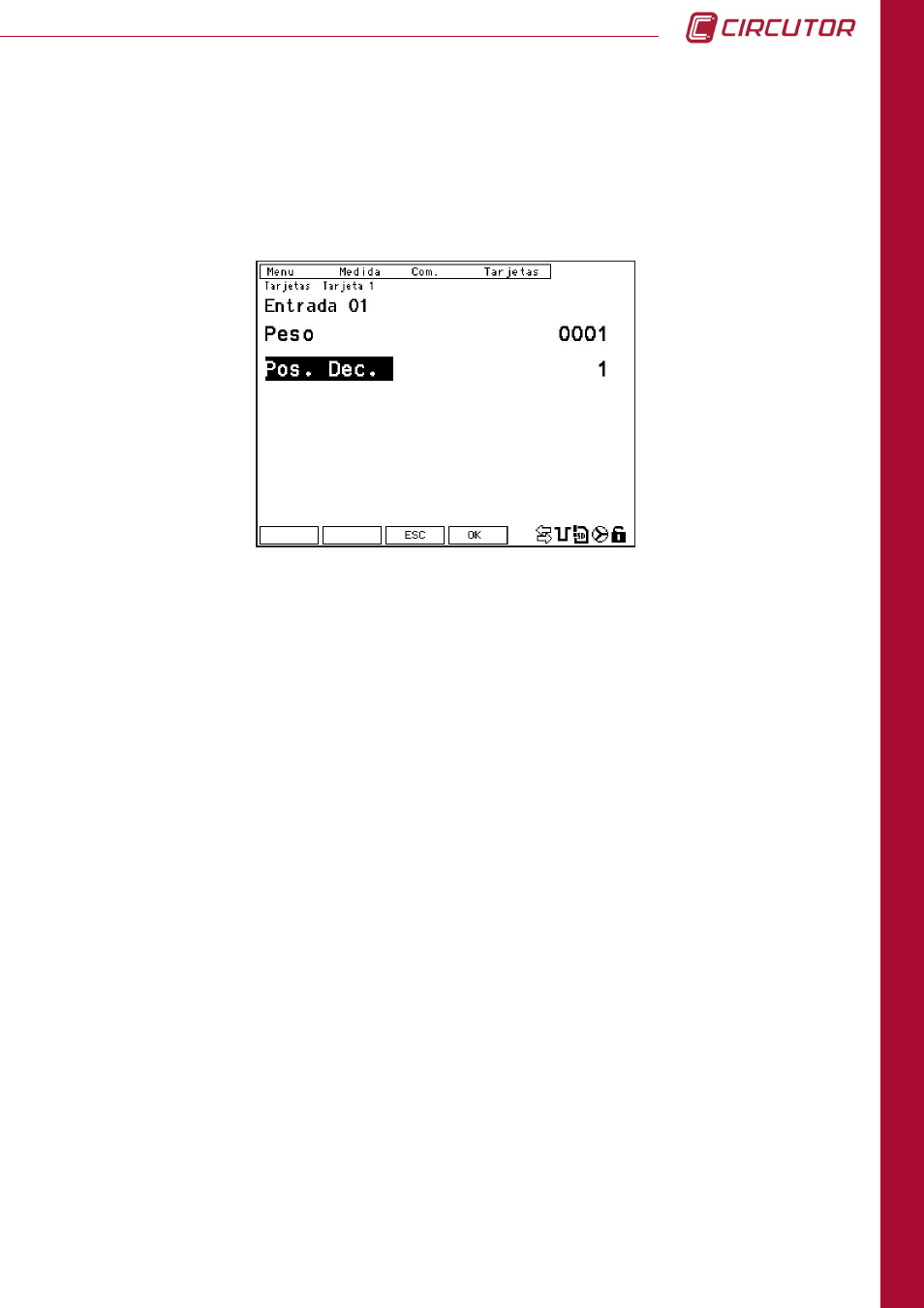

4.7.2.3. Configuración de entradas digitales
Las entradas de la tarjeta se configuran también de dos formas diferentes, dependiendo de si
desea configurar la entrada como un contador incremental o como una entrada lógica de dos
estados (ON/OFF).
peso = 0000
Configurando el peso de la entrada igual a cero, la entrada queda configurada como entrada
estados ON/OFF. Al configurar la entrada como booleana, no es necesario configurar la
siguiente opción del menú,
Pos. dec .
peso ≠ 0000
Al configurar el peso de la entrada diferente de cero, ésta se configura como contador
incremental de impulsos cuyo valor máximo de contador es de 10 M. El valor a introducir es
el factor que multiplica a cada impulso de la entrada.
Pos. dec: Indicar los decimales que se desea que tenga el contador de la entrada
correspondiente.
Las opciones que presenta el menú inferior son:
prox. (F2): Incrementa el número de entrada desde la 1 hasta un máximo de 08 para
acceder a su configuración. Desde la pantalla de configuración de la entrada
08, pulsando de nuevo F2 ( prox ), se retorna a la pantalla de configuración
de la entrada 01.
OUT (F1): Pulsar esta tecla para acceder a la pantalla de configuración de alarmas,
apartado 4.7.2.1.
Para grabar los parámetros modificados en cualquier pantalla, se debe pulsar la tecla
OK (F4)
antes de salir. Para salir de modo edición sin grabar los cambios, pulsar ESC (F3).
En la ecuación se deben editar los dos dígitos que corresponden a la/s alarma/s deseadas.
Entre los dos dígitos que corresponden a la alarma, se puede introducir un signo "*" ó "+" que
corresponden con las funciones AND / OR respectivamente, que se aplicarán entre las alarmas
configuradas.
