CNC PILOT 4290 de HEIDENHAIN 73

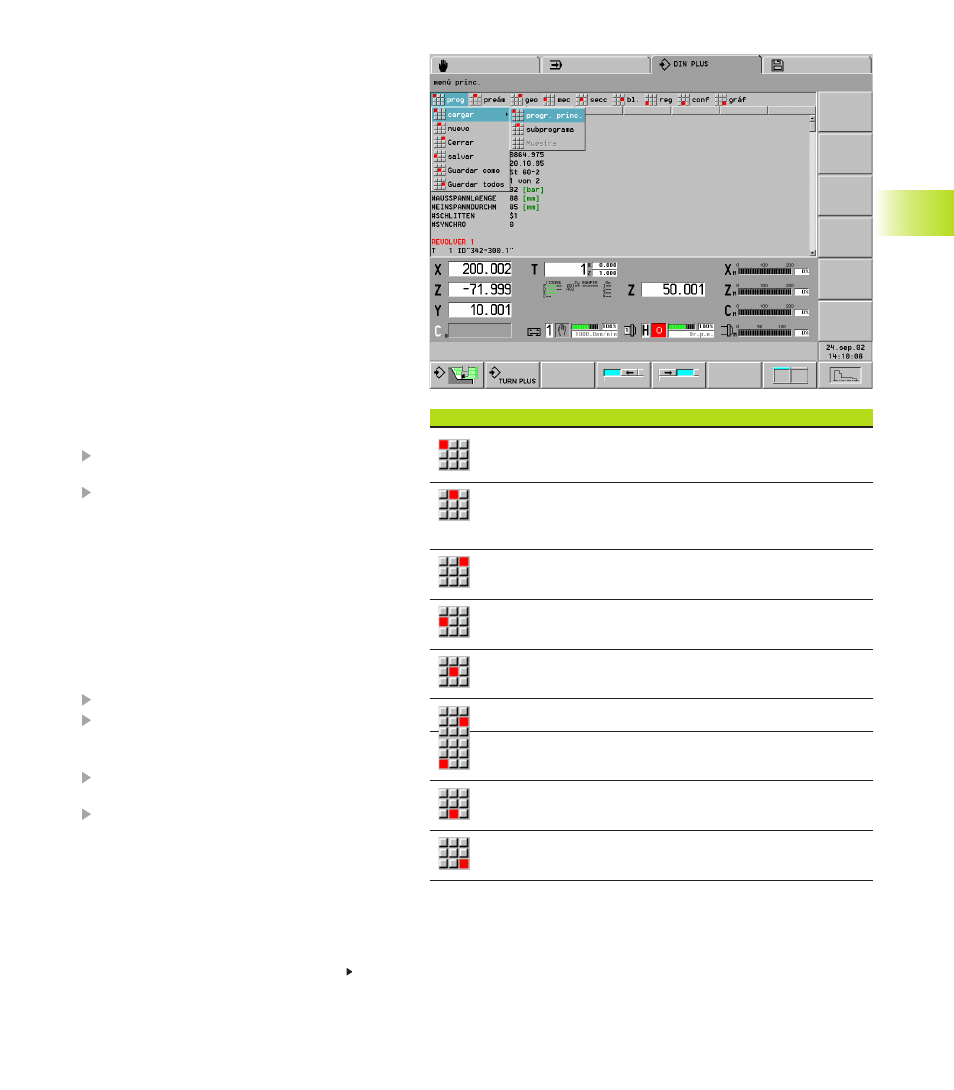

Menú principal DIN PLUS
Prog (gestión de programas NC)
preám: elaboración del preámbulo del programa
(encabezamiento, distribución del revolver, tabla de
medios de sujeción)
geo: programación de la pieza en bruto y de la pieza
acabada (submenú ”Geometría”)
mec: programación del mecanizado de la pieza (submenú
”Mecanizado”)
secc: para añadir secciones (apartados) de programa
bl.: paso a las funciones de bloque (menú de bloques)
reg: funciones para numerar los registros (frases),
funciones de búsqueda y ”entrada libre” (=edición libre)
configuración de la pantalla DIN PLUS (con/sin imagen de
mandos)
gráfico: ajuste de la ”ventana gráfico”, conexión/
desconexión de la visualización del contorno
4.3 El editor DIN PLUS
Grupo del menú ”geometría” (programación de
contornos) :
■ pieza en bruto - parte del mandril/barra G20:
dispone de un registro (frase) NC en la sección
(apartado) PIEZA EN BRUTO, conmuta al menú
”geometría” y activa la ventana de diálogo ”parte
del mandril cilindro/tubo G20”.
■ Pieza sin mecanizar – Pieza de fundición G21:
aplica una frase NC a la sección PIEZA EN BRUTO,
conmuta al menú „Geometría“ y activa la ventana
de diálogo „Pieza de fundición G21“.
■ pieza en bruto - contorno libre: posiciona el
cursor sobre el aparatado PIEZA EN BRUTO y
vuelve al menú ”geometría”.
■ pieza acabada: posiciona el cursor sobre el
apartado del programa PIEZA ACABADA y vuelve
al menú ”geometría”.
Puntos del menú individuales:
■ mecanizado: cambia al submenú ”mecanizado” y
posiciona el cursor sobre MECANIZACION
■ secc (sección del programa) – registra una
denomición de sección nueva
seleccionar la denominación de sección y
pulsar RETURN
el CNC PILOT registra la denominación de la
sección (en la posición correcta)
■ bl. cambia al ”mecanizado por bloques” (véase
”
4.5.5 Memú Bloque”)
Grupo del menú ”reg”
■ Principio del programa posiciona el cursor en el
principio del programa
■ Final del programa: posiciona el cursor al final del
programa
■ funciones de búsqueda - búsqueda de frases
(registros)
introducir nº de frase
El CNC PILOT posiciona el cursor sobre el nº de
frase (si existe).
■ funciones de búsqueda - buscar palabra
introducir palabra NC (instrucción G, parámetro
de dirección, etc.)
El CNC PILOT posiciona el cursor sobre el
siguiente registro NC, que contenga la palabra NC
buscada. Se busca a partir de la posición de cursor
hasta el final del programa, después desde el
principio del programa.
■ Anchura de paso en la numeración de las frases
NC. La anchura de paso sólo es válida para este
programa NC.
Continuación en la página siguiente
