CNC PILOT 4290 de HEIDENHAIN 333
6.1

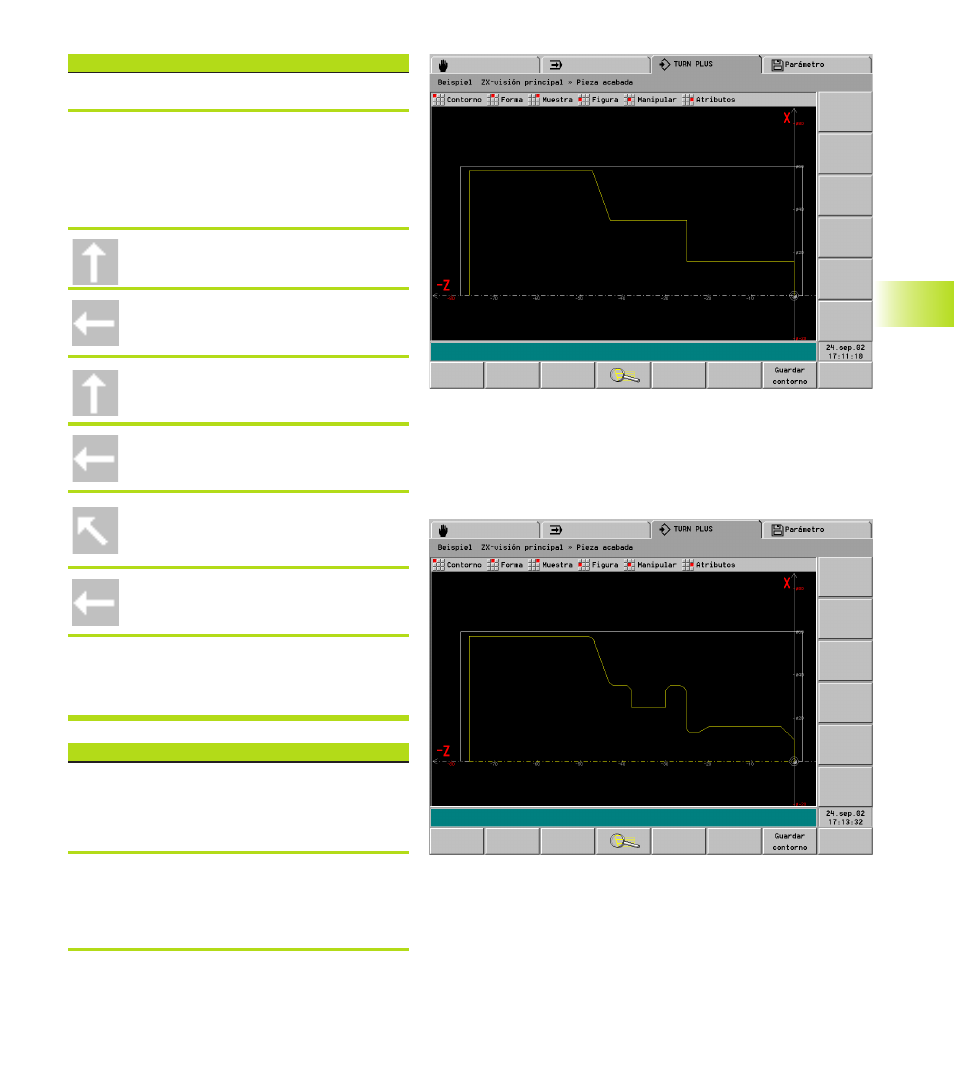

7 Ejemplo
Definir el contorno básico
Seleccionar ”pieza - pieza acabada”
<
Ventana de diálogo ”punto (punto de arranque del
contorno)”:
■ X = 0
■ Z = 0
■ „OK“ – TURN PLUS representa el punto inicial
<
Seleccionar
X = 16 – pulsar ”OK”
<
Seleccionar
Z = –25 – pulsar ”OK”
<
Seleccionar
X = 35 – pulsar ”OK”
<
Seleccionar
Z = –43 – pulsar ”OK”
<
Seleccionar
X = 58
W = 70 – activar „OK“
<
Seleccionar
Z = –76 – activar „OK“
<
■ 2 * tecla ESC
■ „cerrar contorno ?“ – activar „Sí“ – el contorno
básico se encuentra seleccionado
Definición de elementos de forma
Seleccionar ”forma - bisel”
■ Seleccionar „esquina de vástago roscado“
■ Ventana de diálogo „Cahflán“:
■ Ancho de chaflán = 3 mm
<
Seleccionar ”forma - redondeo”
■ Seleccionar „Esquinas para redondeo“
■ Ventana de diálogo „Redondeo“:
■ Radio de redondeo = 2 mm
<
