CNC PILOT 4290 de HEIDENHAIN 237
■ Introducir „I“ o „H“. Es válido: paso de
rosca / división = número de velocidades
■ Es posible asignar varios atributos a la
rosca (ver „ 6.9.6 Atributos de
mecanizado“).
■ Emplear la „rosca no normalizada“, si
desea emplear parámetros individuales.
¡ Atención: peligro de colisión !
La rosca se realiza a lo largo del
elemento de referencia. En los
mecanizados sin tallado de rosca debe
programarse la ”longitud de marcha por
inercia K”, para que el CNC PILOT pueda
ejecutar el sobrepaso de la rosca sin
colisionar.
Softkeys „Rosca“
Fijar sentido de la rosca
En lugar de „Paso de rosca“ se
introduce el „Número de velocidades
por pulgada“
6.5 Cont
or
no de pieza mecanizada

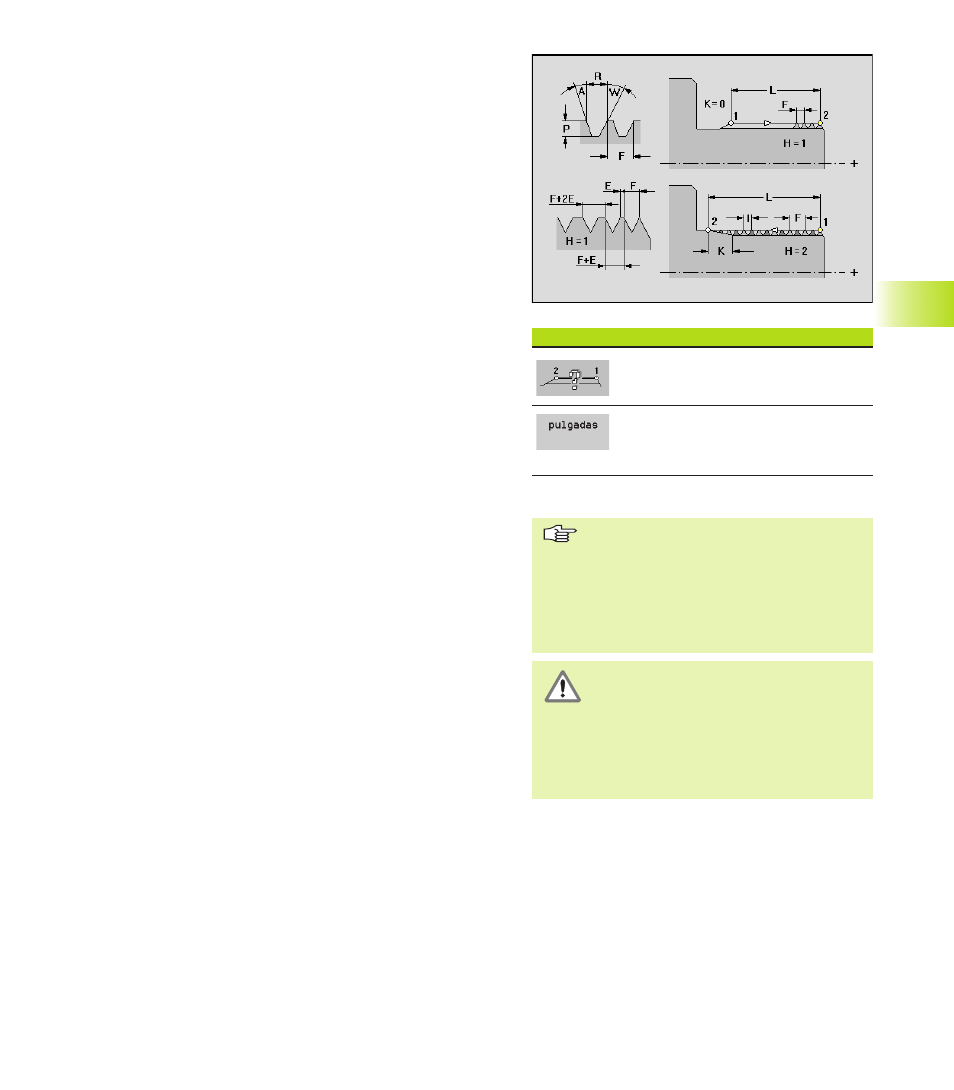

Roscado
define uno de los siguientes tipos de roscado.
Parámetros
Q:
Tipo de rosca
■ Rosca fina métrica ISO (DIN 13 parte l 2, serie 1)
■ Rosca métrica ISO (DIN 13 parte 1, serie 1)
■ Rosca cónica métrica ISO (DIN 158)
■ Rosca fina cónica, ISO métrico (DIN 158)
■ Rosca trapezoidal métrica ISO (DIN 103 parte 2,
Serie 1)
■ Rosca trapezoidal plana métrica (DIN 380 parte 2, serie 1)
■ Rosca tronzada métrica (DIN 513 parte 2, serie 1)
■ Rosca redonda cilíndrica (DIN 405 parte 1, serie 1)
■ Rosca Whitworth cilíndrica (DIN 11)
■ Rosca cónica Whitworth (DIN 2999)
■ Rosca para tubos Whitworth (DIN 259)
■ Rosca no conformada
■ UNC rosca gruesa US
■ UNF rosca fina US
■ rosca fina UNEF US
■ NPT rosca cónica para tubos US
■ NPTF rosca para tubos dryseal cónico US
■ NPSC rosca gruesa US cilíndrica con medio lubrificante
■ rosca para tubos cilíndrica NPFS US sin medio
lubrificante
V: Sentido de giro
■ Roscado a derechas
■ Roscado a izquierdas
D: Seleccionar punto de referencia
■ Inicio de rosca en el punto inicial del elemento
■ Inicio de rosca en el punto final del elemento
F: ■ Paso de roscado
■ Nº de pasos por pulgada
El paso de roscado/nº de pasos por pulgada debe indicarse
en la ”rosca fina métrica, rosca cónica y rosca fina cónica,
rosca de trapecio y rosca de trapecio plana”, así como en la
”rosca sin normalizar”. En los demás tipos de roscado se
puede suprimir el parámetro. El paso de rosca se
determina según el diámetro (ver „
11.1.5 Paso de roscado“).
E: Paso variable (amplia/reduce el paso por vuelta según el
valor de E) – por defecto: 0
L: Longitud de rosca (incluida la longitud de salida)
K: Longitud de marcha por inercia (en roscados sin tallado de
rosca) – por defecto: 0
I: División para calcular el nº de pasadas
H: Nº de pasos de rosca – por defecto: 1
A, W: Ángulo de engrase izquierda/derecha – en rosca no
normalizada
P: Profundidad de rosca – en rosca no normalizada
R: Ancho de rosca – en rosca no normalizada
