6 TURN PLUS
232
Tallado libre forma E

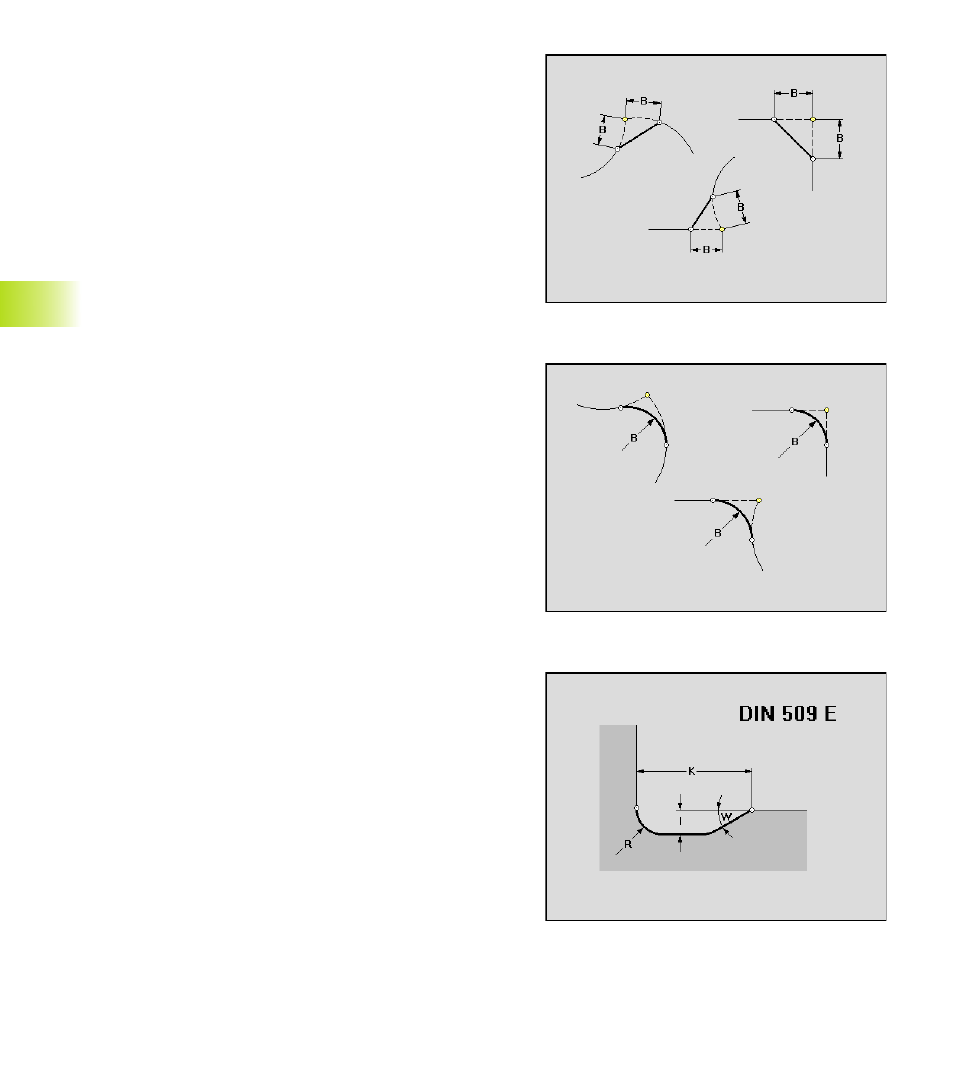

Parámetros
K:
Longitud de la entalladura
I:
Profundidad de penetración (medida del radio)
R:
Radio de la entalladura (en ambas esquinas de la
entalladura)
W:
Angulo de entrada (ángulo del tallado)
El TURN PLUS ajusta el parámetro de entalladura dependiendo del
diámetro (ver „
11.1.2 parámetro de entalladura DIN 509 E“).
6.5.2 Elementos de formas
Bisel (chaflán)
Parámetros
B:
Anchura del bisel
6.5 Cont
or
no de pieza mecanizada
Redondeo
Parámetros
B:
Radio de redondeo
