CNC PILOT 4290 de HEIDENHAIN 95
Cajera (escotadura) o isla (islote)
Continuación en la página siguiente
4.5.5 Posición de los contornos
Profundidad de fresado, posición del contorno
El ”plano de referencia” o bien el ”diámetro de referencia” se
definen en la denominación de sección. La profundidad y la
posición del contorno (cajera, isla) se determina en la definición del
contorno:
■ con ”prof. P” en la G308 anteriormente programada
■ alternativamente en las figuras: parámetro del ciclo ”prof. P”

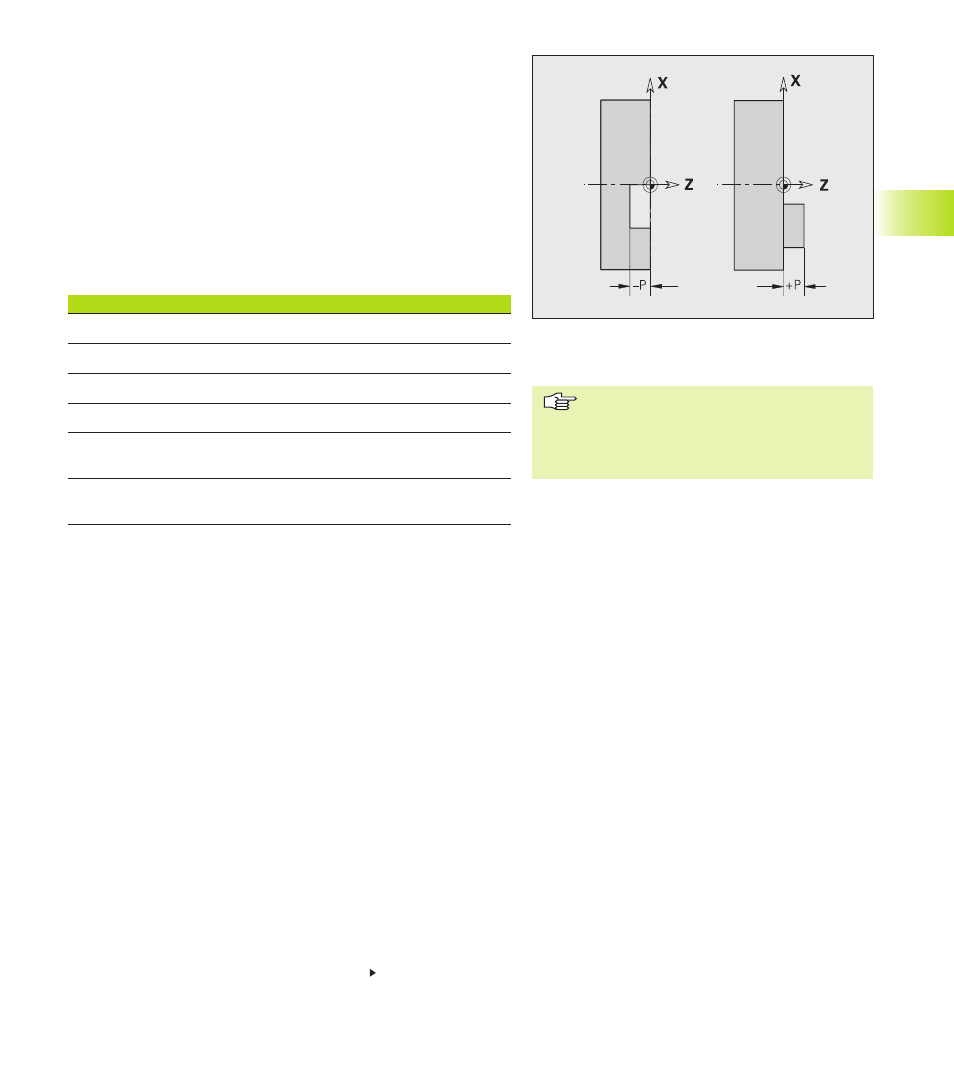

El signo de „Profundidad P“ determina la posición del contorno de
fresado (ver tablas):
■ P<0: cajera
■ P>0: isla
Sección P Superficie Base de fresado
FRONTAL P<0 Z Z+P
FRONTAL P>0 Z+P Z
PARTE POSTERIOR P<0 Z Z–P
PARTE POSTERIOR P>0 Z–P Z
SUPERFICIE LATERAL P<0 X X+(P*2)
(SUPERFICIE ENVOLVENTE)
SUPERFICIE LATERAL P>0 X+(P*2) X
(SUPERFICIE ENVOLVENTE)
X: diámetro de referencia a partir del identificador de sección
Z: Plano de referencia a partir del identificador de sección
P: „Profundidad“ de G308 o a partir del parámetro de ciclo
Contornos en varios planos
Programación en contornos encajados jerárquicamente:
■ Comenzar con „G308 Comienzo isla/cajera“ y terminar con
„G309 Final cajera/Isla“. G308 fija un „nuevo“ Plano de referencia/
Diámetro de referencia:
■ La primera G308 acepta el plano de referencia definido en la
asignación de la sección.
■ Cada G308 siguiente determina un plano de referencia nuevo.
Cálculo: plano de referencia actual P (del G308 anterior)
■ Con G309 se conecta de nuevo al plano de referencia actual.
Inicio cajera/isla G308-Geo
Nuevo plano de referencia/ nuevo diámetro de referencia en
contornos encajados de superficies frontales, posteriores o latera-
les.
Parámetros
P:
Profundidad en cajeras, altura en islas
Islas: Los ciclos para el fresado de
superficies fresan la superficie completa
descrita en la definición del contorno.
Las islas dentro de esta superficie no se
consideran.
