CNC PILOT 4290 de HEIDENHAIN 377
8.1.3 Parámetros de herramientas
Parámetro cuchilla de torno
Parámetro ventana de diálogo 1 G S TP
id: número de identidad de la herramienta • • •
med. X, Z (xe, ze): medida de ajuste • – –
áng. aj. (ew): ángulo de ajuste • • •
áng. p. W (sw): ángulo de la punta • • •
radio (rs): radio del filo (cuchilla) • • •
NBR: dirección de mecanizado secundaria • – •
Ancho de corte (ac) – Herramienta de roscado:
Ancho de corte – Distancia del vértice de corte a la
punta de corte
• • –
a.corte (sb): anchura de corte • • •
l.corte (sl): longitud de corte • • •
l. corte (lc) – Herramienta estriada:
Diámetro de rodillos
– • –
a.corte (ac) – Herramienta estriada:
Ancho de rodillos
– • –
NBR: dirección de mecanizado secundaria • – •
corr. X, corr. Z (DX, DZ): valores de corrección
(máximo +/– 10 mm)
• – –
sent. giro: sentido de giro del husillo • – •
l. útil (nl): longitud útil en herramientas
interiores
– – •
pr.pen. (et): profundidad de penetración máxima • • •
corr. S (DS): valor de corrección especial para el
3er lado de la cuchilla (máximo +/– 10 mm) –
véase también G148 y G150/G151
• – –
Herramienta de roscado:
■ Tener en cuenta en los tipos 141, 143 la „Medida de
ajuste ze“ y en los tipos 142, 144 la „Medida de ajuste
xe“ se mide a partir del canto de la cuchilla.
■ El CNC PILOT determina según el parámetro „Sentido
de giro“, si se fija una „Herramienta axial“ o la
„Herramienta estándar“

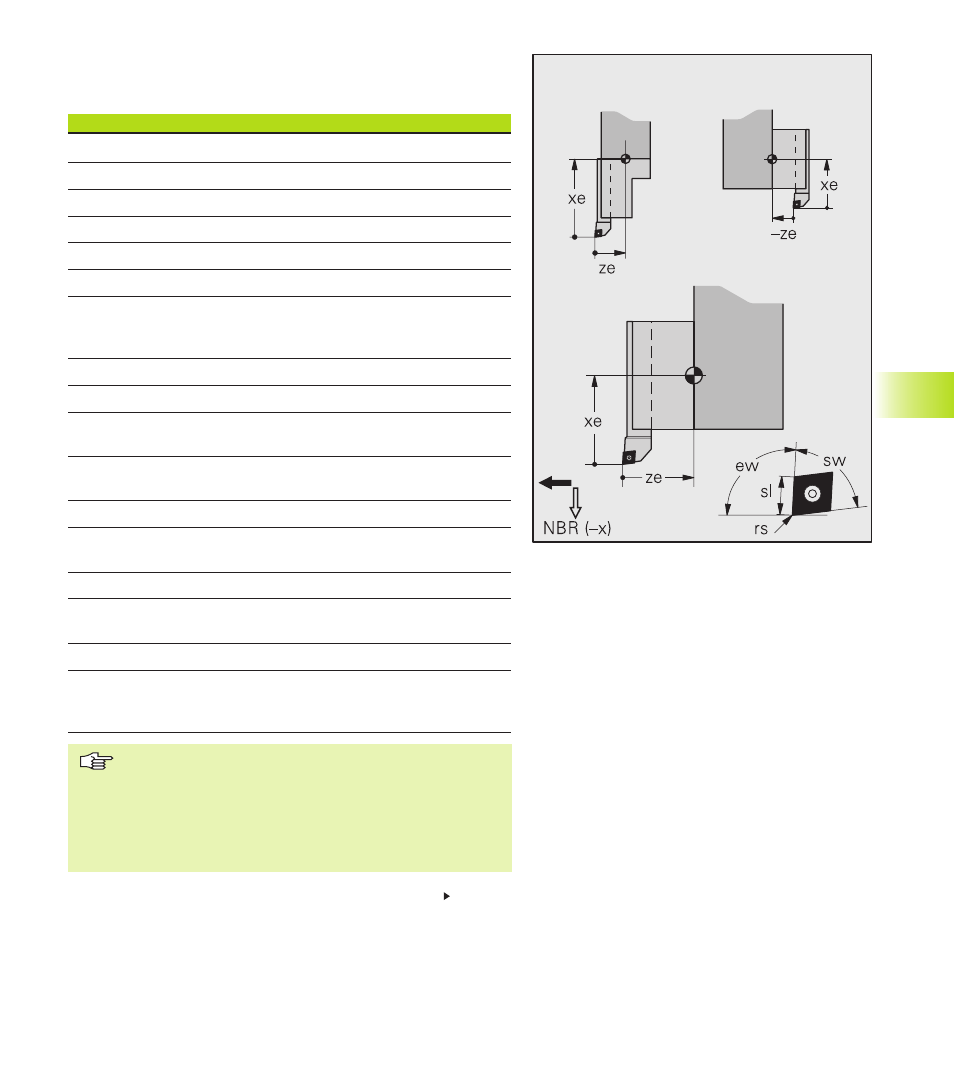

Ejemplo tipo herramienta 111
