CNC PILOT 4290 de HEIDENHAIN
397

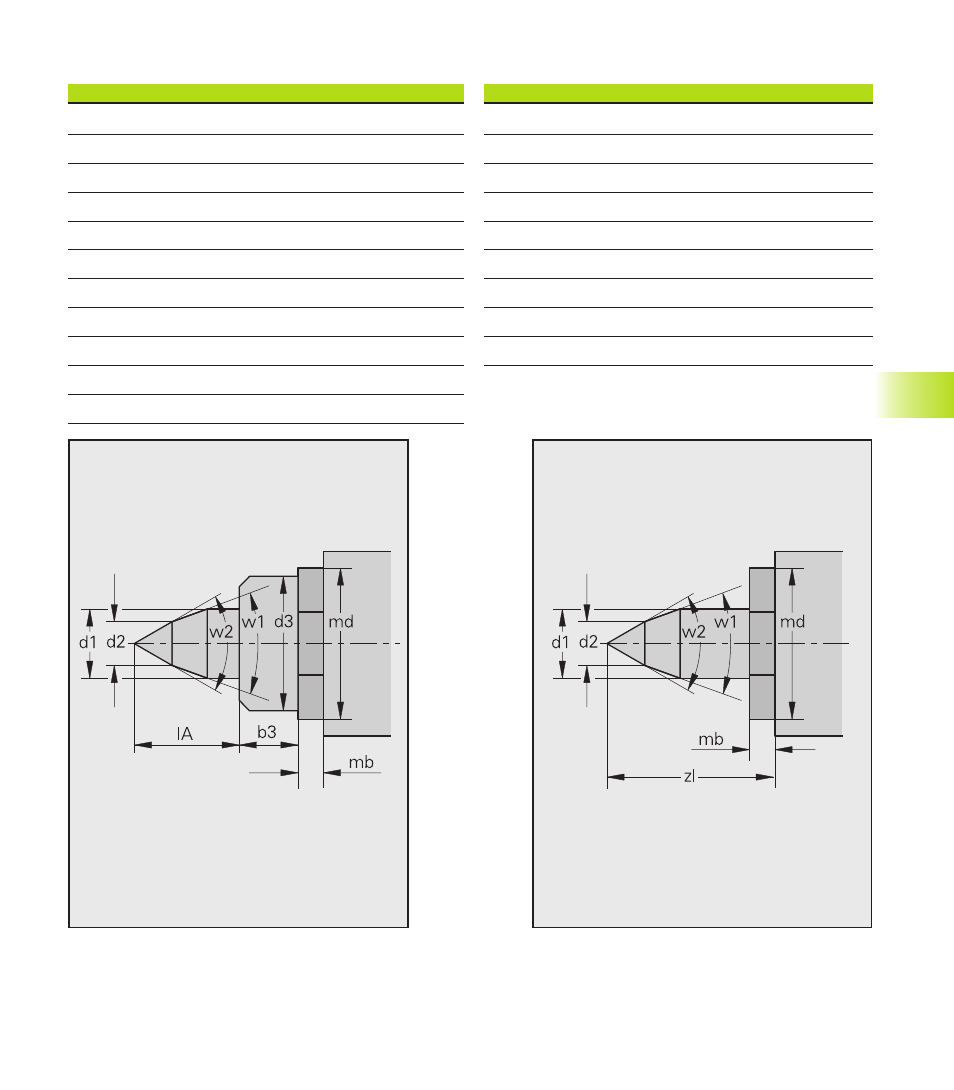

Punta fija del cabezal móvil
Parámetros de la punta del cabezal móvil (tipo 26x)
id.: número de identidad del mandril
disponib.: disponibilidad física (lista de palabras fijas)
w1: ángulo de la punta 1
w2: ángulo de la punta 2
d1: diámetro 1
d2: diámetro 2
IA: longitud de la parte cónica
d3: diámetro de la cubierta de la punta de arrastre
b3: anchura de la cubierta de la punta de arrastre
md: diámetro de la circunferencia de la tuerca de presión
mb: anchura de la tuerca de presión
Punta de arrastre (tipo 26x)
Punta de centraje
Parámetros de la punta de centrar (tipo 27x)
id.: número de identidad del mandril
disponib.: disponibilidad física (lista de palabras fijas)
w1: ángulo de la punta 1
w2: ángulo de la punta 2
d1: diámetro 1
d2: diámetro 2
zl: longitud de la punta de centrar
md: diámetro de la circunferencia de la tuerca de presión
mb: anchura de la tuerca de presión
Punta de centrar (tipo 27x)
8.2 Banco de datos del medio de sujeción
