CNC PILOT 4290 de HEIDENHAIN
329
Denominaciones:
■
Lado frontal: lado dirigido a la zona de trabajo
■
Dorso („R“): la parte opuesta al área de trabajo
Las denominaciones también son válidas cuando la
pieza se encuentra fija en el contracabezal – o en
tornos con una cabezal la herramienta se recambió
para el mecanizado de la parte posterior.

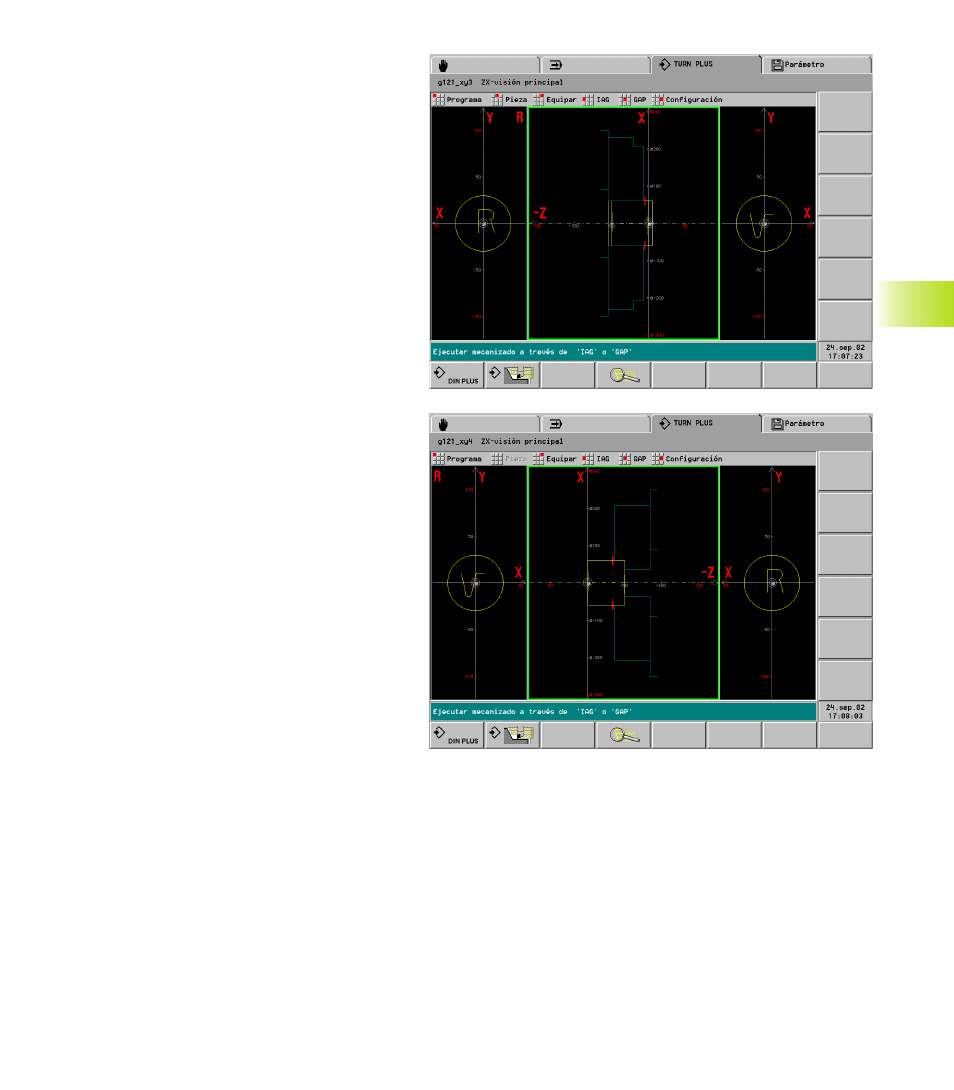

Representación en tornos con contrapunto.
6.16 Instr
ucciones de mecanizado
Indicaciones sobre el mecanizado de la parte
posterior
Tener en cuenta la parte posterior en los contornos
(mecanizado de eje C-/Y) la orientación del eje XK- o
del eje X y la orientación del eje C.
