2 Indicaciones para el manejo 12
2.1 Superficie de manejo
2.1 Superficie de manejo

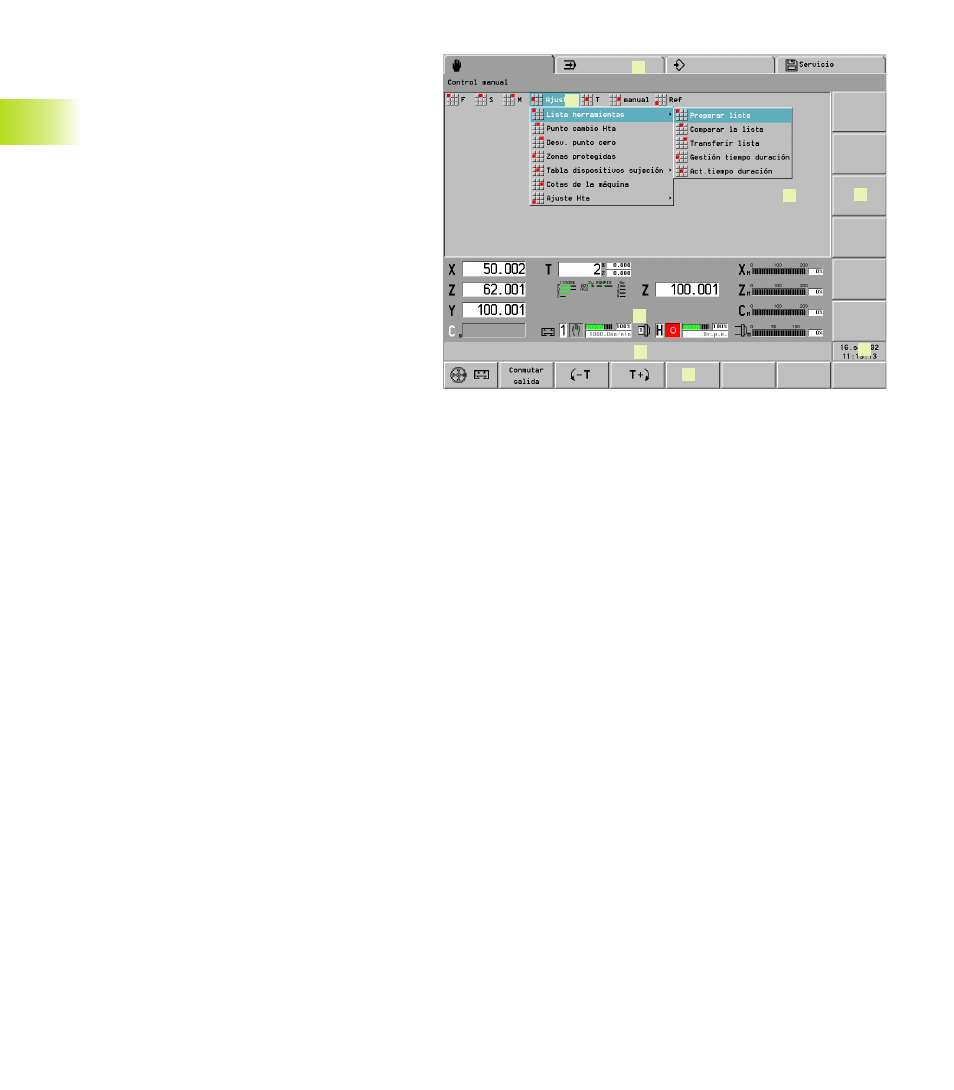

2.1.1 Visualizaciones en pantalla
1 Línea de modo de funcionamiento
Visualiza el estado de los modos de
funcionamiento
■ El modo de funcionamiento activo está
marcado en gris oscuro.
■ Modos de funcionamiento de programación y
de organización:
– el modo de funcionamiento seleccionado está a
la derecha del símbolo
– información adicional como programa
selecciónado, modo de funcionamiento inferior,
etc. se visualizan por debajo de los símbolos de
los modos de funcionamiento.
2 Guía del menú y menús arriba-abajo
para seleccionar funciones
3 Ventana de trabajo
El contenido y la división dependen del modo de
funcionamiento. Algunos modos de
funcionamiento de programación y de
organización sobrepasan la visualización de la
máquina.
4 Visualización de la máquina
Estado actual de la máquina (posición de la
herramienta, situación del ciclo y del cabezal,
herramienta activa, etc.). Se puede configurar la
visualización de la máquina.
5 Línea de estados
■ Simulación, TURN PLUS: visualización de los
ajustes actuales o instrucciones para los
siguientes pasos de control
■ otros modos de funcionamiento: visualización
del último aviso de error
6 Datos y piloto de servicio
■ Visualizar fecha y hora
■ un fondo de color señaliza un error o un aviso
PLC
■ „Piloto de servicio“ visualiza el estado de
mantenimiento de la máquina (ver „ 9.4 Sistema
de mantenimiento“)
7 Carátula de softkeys
Visualiza el significado actual del softkey.
8 Carátula de softkey vertical
Visualiza el significado actual de la softkey. Otra
información: ver modo de empleo de la máquina
8
1
2
3
4
6
7
5
