3 Funcionamiento manual y automático 38

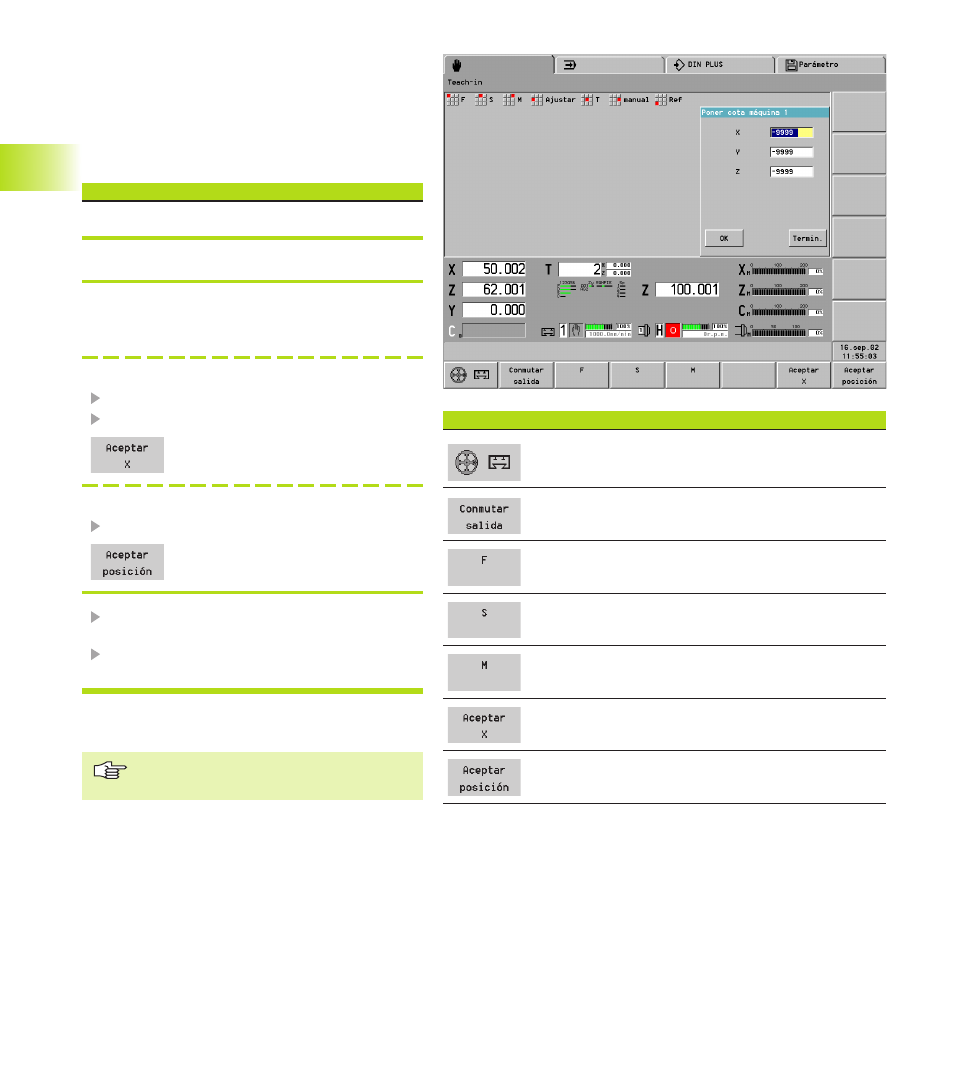

3.4.5 Ajustar cotas de la máquina
Es posible valorar medidas de máquina en la
programación de variables del programa NC.
La función de ajuste ”Cotas de la máquina”
considera las cotas 1..9 y por cada cota los ”ejes
configurados”.
Ajustar cotas de la máquina
Seleccionar ”Ajustar - Cotas de la máquina”
<
Introducir„Número-medida de la máquina“
<
Introducir medida de la máquina
Introducir valores (Ajustar ventana de
diálogo„Medida de la máquina x“)
Mostrar medida de la máquina individual
Seleccionar campo de entrada
Desplazar eje a „posición“
Aceptar la posición del eje como
medida de la máquina (posición Y o Z)
Mostrar todas las medidas de la máquina
Desplazar los carros a su „Posición“
Adoptar las posiciones del eje del
carro como medidas de la máquina
<
OK – introducir la siguiente medida de la
máquina
Interrumpir – Salir del ajuste de la medida de la
máquina
Las cotas de la máquina se memorizan en el
parámetro de máquina 7.
Las cotas de la máquina se refieren al
punto cero de la máquina.
Softkeys
■ Asignar el volante a un eje
■ Fijar la resolución del volante
Conmutar la visualización de la máquina
Introducir el avance de giro
Introducir la velocidad de corte constante
Introducción de funciones M
Aceptar la posición del eje como medida de máquina
x (o eje Y o Z)
Aceptar todas las posiciones del eje del carro como
medidas de la máquina
3.4 Funciones de ajuste
