CNC PILOT 4290 de HEIDENHAIN
105

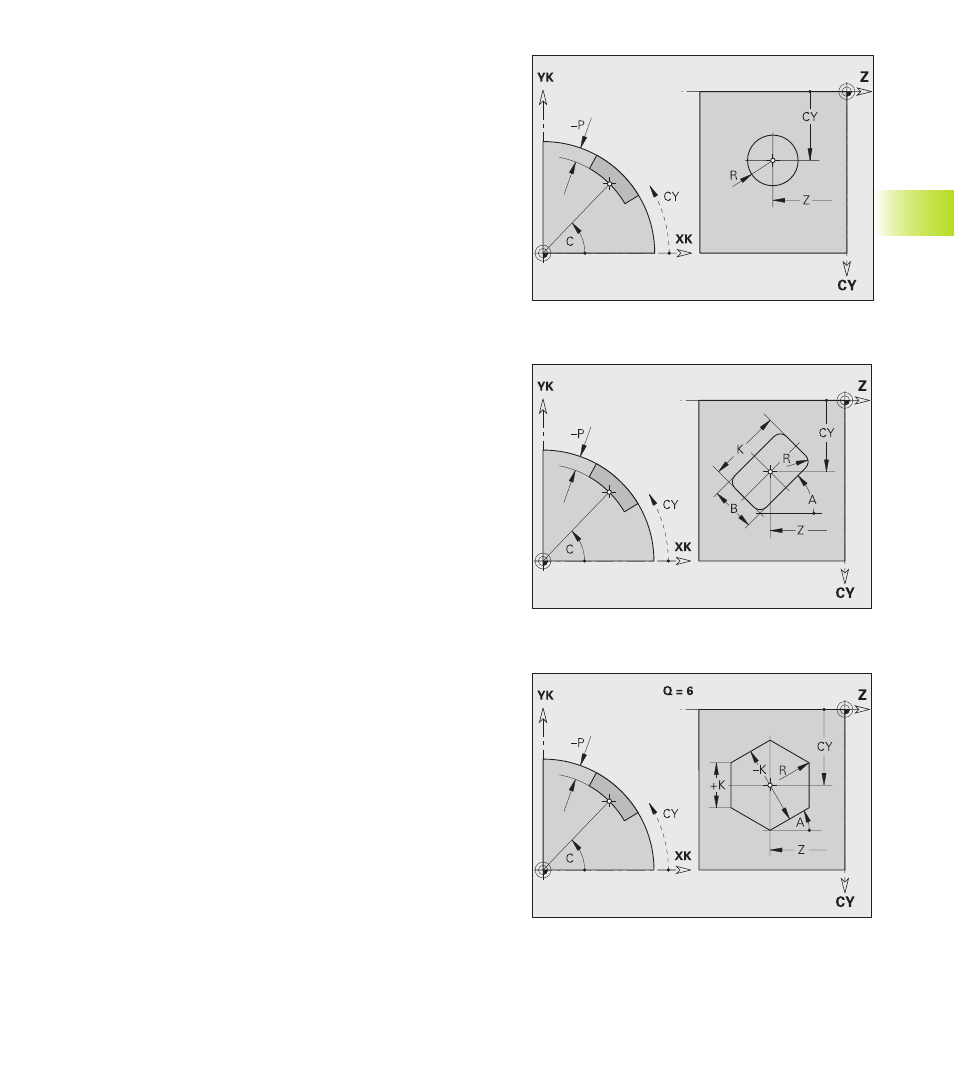

Círculo completo en una superficie cilíndrica
envolvente G314-Geo
Parámetros
Z:
Punto central del círculo
C:
Punto central del círculo (ángulo)
CY:
Angulo como ”medida del recorrido” (ref.: desarrollo de la
superficie envolvente en ”diámetro de referencia”)
R:
Radio
P:
Profundidad de la cajera – sin introducción: ”P” de G308
Rectángulo en superficie cilíndrica envolvente G315-
Geo
Parámetros
Z:
Punto central
C:
Punto central (ángulo)
CY:
Angulo como ”medida del recorrido” (ref.: desarrollo de la
superficie envolvente en ”diámetro de referencia”)
A:
Angulo del eje longitudinal (ref.: eje Z – por defecto: 0°
K:
Longitud
B:
Anchura
R:
Bisel/redondeo – por defecto: 0
■
R>0: radio de redondeo
■
R<0: anchura del bisel
P:
Profundidad de la cajera – sin introducción: ”P” de G308
Polígono regular en la superficie envolvente G317-
Geo
Parámetros
Z:
Punto central
C:
Punto central (ángulo)
CY:
Angulo como ”medida del recorrido” (ref.: desarrollo de la
superficie envolvente en ”diámetro de referencia”)
Q:
Número de vértices (Q>2)
A:
Angulo a uno de los lados del polígono (ref.: eje Z) – por
defecto: 0°
K:
Longitud del canto
■
K>0: longitud del canto
■
K<0: diámetro interior del círculo
R:
Bisel/redondeo – por defecto: 0
■
R>0: radio de redondeo
■
R<0: anchura del bisel
P:
Profundidad de la cajera – sin introducción: ”P” de G308
