CNC PILOT 4290 de HEIDENHAIN 151

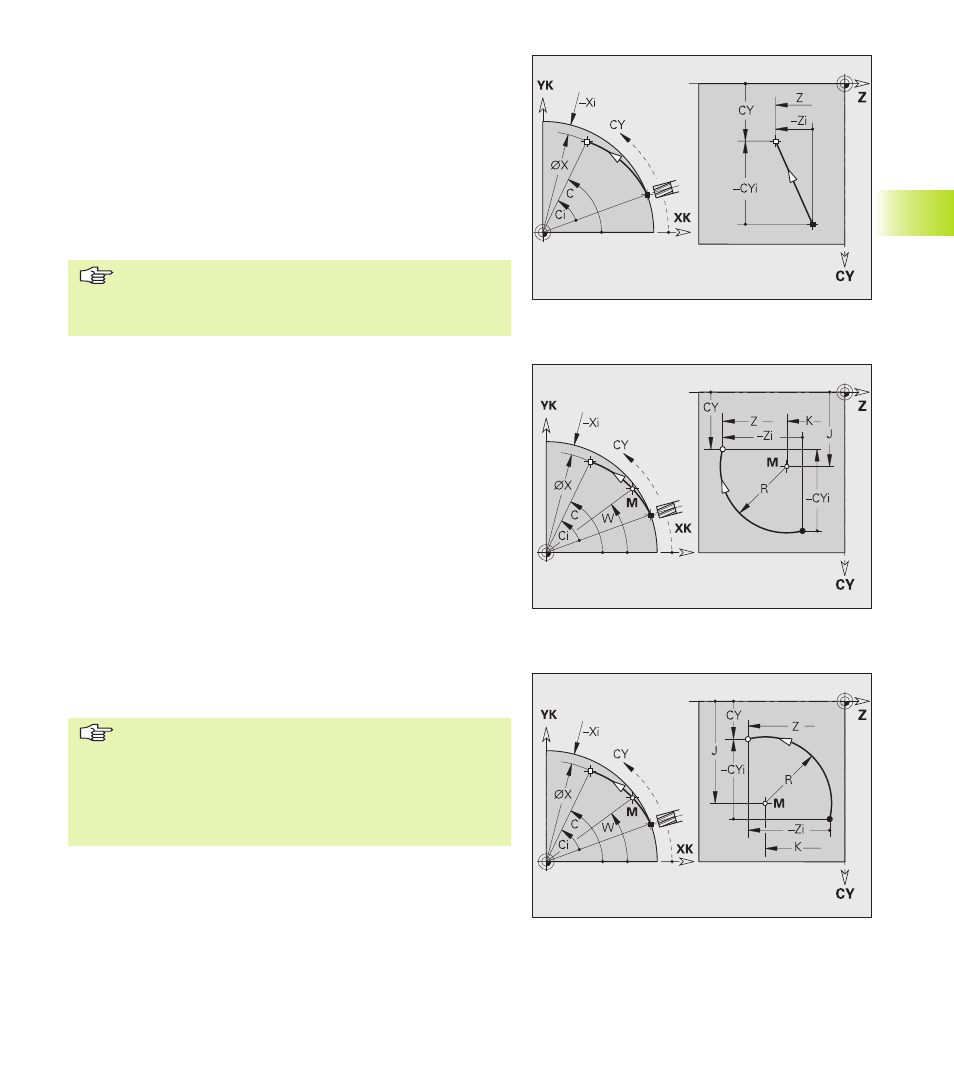

Arco circular en la superficie envolvente G112 /
G113
La herramienta se desplaza de forma circular con un avance al
”punto final”.
Sentido de giro: ver cuadro de ayuda
Parámetros
Z:
Punto final
C: Medida angular del punto final
CY: Punto final como medida del recorrido (referencia: desarrollo
de la superficie cilíndrica envolvente en G120 diámetro de
referencia)
R: Radio
K, W: Posición, ángulo del punto central
J: Posición del punto central como medida del recorrido
(referencia: superficie envolvente desarrollada con G120
diámetro de referencia)
X: Profundidad final (medida del diámetro) – por defecto:
Posición actual de X
Programación
■ Z, C, CY: absoluta, incremental o autoenclavada
■ K, W, J: absoluta o incremental
■ Programar o Z–C yK–W o Z–CY y K–J
■ programar el „Punto central” o el „Radio”
■ en „Radio”: sólo es posible arco circular <= 180°.
Arco de círculo G112
Arco de círculo G113
Superficie cilíndrica envolvente lineal G111
La hta. se desplaza linealmente con un avance al ”punto final”.
Parámetros
Z:
Punto final
C: Medida angular del punto final
CY: Punto final como medida del recorrido (referencia: desarrollo
de la superficie cilíndrica envolvente en G120 diámetro de
referencia)
X: Profundidad final (medida del diámetro) – por defecto:
Posición actual de X
Programación
■ Z, C, CY: absolutas, incrementales o retención
automática (de los últimos datos programados)
■ programar Z–C o Z–CY 4.1
0 Mecanizado de eje C
