CNC PILOT 4290 de HEIDENHAIN 207

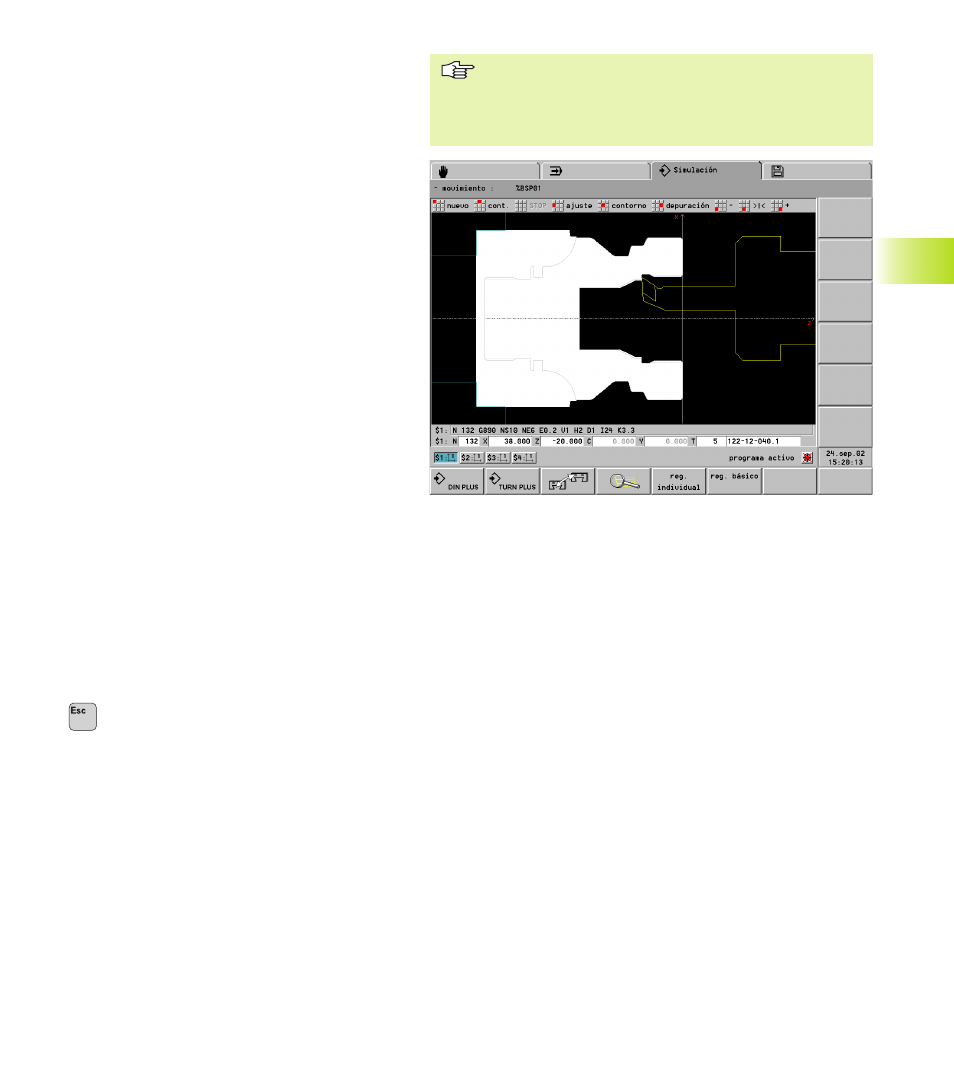

5.5 Simulación de
movimientos
La simulación de movimiento presenta la pieza sin
mecanizar como „superficie llena“ y „mecanizadat“
durante la simulación (gráfico de raspado). Las
herramientas se desplazan a la velocidad de avance
programada (”en tiempo real”).
La simulación de movimientos se puede parar en
cualquier momento, incluso dentro de un registro
NC. La indicación debajo de la ventana de
simulación indica la posición de destino del
recorrido actual.
Si además de la ventana giratoria están activadas
otras ventanas de simulación, la indicación se
realiza en las ventanas adicionaes como ”gráfico de
trazado”.
Zonas de protección- y control del interruptor de
fin de carrera
Además del ajuste en la simulación, se activa el
control de las zonas de protección en el parámetro
de máquina 205, ... („control activado/desactivado“).
La medida de zonas de protección se ajusta en el
modo de ajuste (modo volante). Las medidas se
gestionan en los parámetros de máquina 1116, ...
Control de final de carrera visual
Dependiendo del ajuste „La visualización de fin de
carrera para carros x“(ventana de diálogo „Ajustes
de carros“) la simulación de movimiento visualiza
las posiciones del Interruptor de fin de carrera de
software relativas a la punta de la herramienta
(rectángulo rojo). Eso simplifica los controles en
trayectorias de desplazamiento cercanos a los
límites de la zona de trabajo El control visual de fin
de carrera es independiente del control de las zonas
de protección y de los interruptores de fin de
carrera
regreso al menú principal
Puntos del menú para el control de la simulación
■ Nuevo: simula de nuevo el mecanizado (se
observan las modificaciones de programas)
■ Continuar: simula la siguiente frase fuente NC
o frase base
■ Stop: Para la simulación. Se pueden modificar
los ajustes o ”continuar con el contorno”.
Grupo del menú „Ajuste(s) – ...“:
■ „... – Ventana“:
„... – Selección del contorno“:
„... – Línea de estado“:
ver „
5.2 Menú principal“
5.5 Simulación del movimiento
■ „... – Carros“: ver „ 5.2 Menú principal“.
En la simulación de movimiento es posible activar además la
„visualización del interruptor de fin de carrera para carros x“.
■ „... – Advertencias“: ver „ 5.1.2 Instrucciones de manejo“
■ „... – Tiempos“: ver „ 5.9 Cálculo del tiempo“
■ „... – Zona de protección – ...“: ver „ 5.4 Simulación del
mecanizado“
Grupo del menú „Debug“
Si se emplean las variables para el mecanizado de la pieza, es
posible visualizar y modificar las variables con „Funciones Debug“
(ver „
5.8 controlar desarrollo del programa NC“).
Grupo del menú ”contorno”:
■ „Medición del contorno“: ver „ 5.3.2 Medida“
■ „Contorno – Vista 3D “: ver „ 5.7 Vista 3Dt“
Influir velocidad de desplazamiento (per Menü)
■ „–“: ralentiza la velocidad de desplazamiento.
■ „>|<“: Velocidad de desplazamiento „en tiempo real“.
■ „+“: acelera la velocidad de desplazamiento.
La simulación visualiza la medida de interruptor de final
de carrera relativo a la punta de la herramienta. Por este
motivo se vuelven a posicionar las medidas de
interruptor fin de carrera durante un cambio de
herramienta.
