6 TURN PLUS 256
6.7 Manipular cont
or
nos
Si se encuentran definidos contornos
para el mecanizado de ejes C- o Y no es
posible modificar el contorno de giro

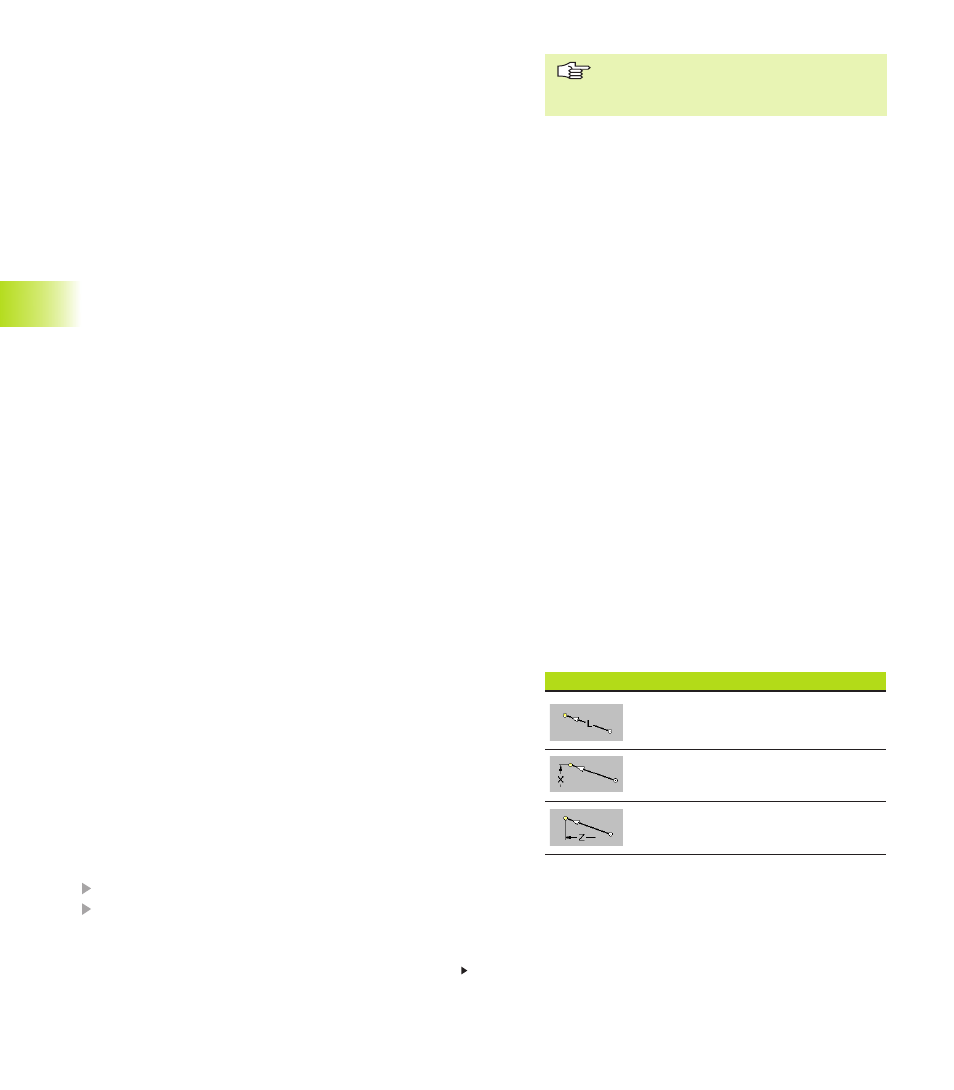

Softkeys „Equilibrar“
Nueva longitud
Nuevo punto final
Nuevo punto final
Continuación en la página siguiente
6.7.1 Modificación del contorno de la pieza en
bruto
Una Pieza estándar sin mecanizar (vástago, tubo) se puede:
■ Borrar – Secuencia en el menú: ”pieza trabajo - pieza en bruto -
manipular - borrar - contorno”
■ Borrar – Secuencia del menú: „Pieza – pieza sin mecanizar –
Manipular – Borrar“
La pieza estándar sin mecanizar se descompone en elementos
de contorno individuales. A continuación es posible manipular los
elementos individuales del contorno.
Si existe una Pieza de fundición o si se define la Pieza sin
mecanizar con elementos individuales, se manipula como una
pieza mecanizada
6.7.2 Trimar
Grupo del menú „Trimar“:
„Elemento de longitud“:
Modificar la longitud de un elemento lineal. El punto de arranque
del elemento del contorno permanece igual.
■ Contornos cerrados: se calcula de nuevo el elemento manipulado
– se ajusta las posición del elemento en serie.
■ Contornos abiertos: se calcula de nuevo el elemento manipulado
– se desplaza el elemento del contorno siguiente.
Manejo
Posicionar el cursor sobre el elemento del contorno a modificar
Pulsar softkey „confirmar“
6.7 Manipulación de contornos
Tener en cuenta en la modificación de los contornos:
■ Cuando están sobrepuestos elementos de contorno con
elementos de forma, los puntos finales visualizados o
programados se refieren al ”punto final teórico”. Al modificar los
elementos del contorno se aceptan chaflanes, redondeos, roscas
y entalladuras automáticamente a la nueva posición.
■ La dirección de definición determina la serie así como el punto
inicial y final de un elemento del contorno.
■ Después de ajustar, borrar o añadir, TURN PLUS analiza si los
elementos que se suceden inmediatamente a una trayectoria o
arco deben unirse o no. El contorno modificado se normaliza.
