CNC PILOT 4290 de HEIDENHAIN
247

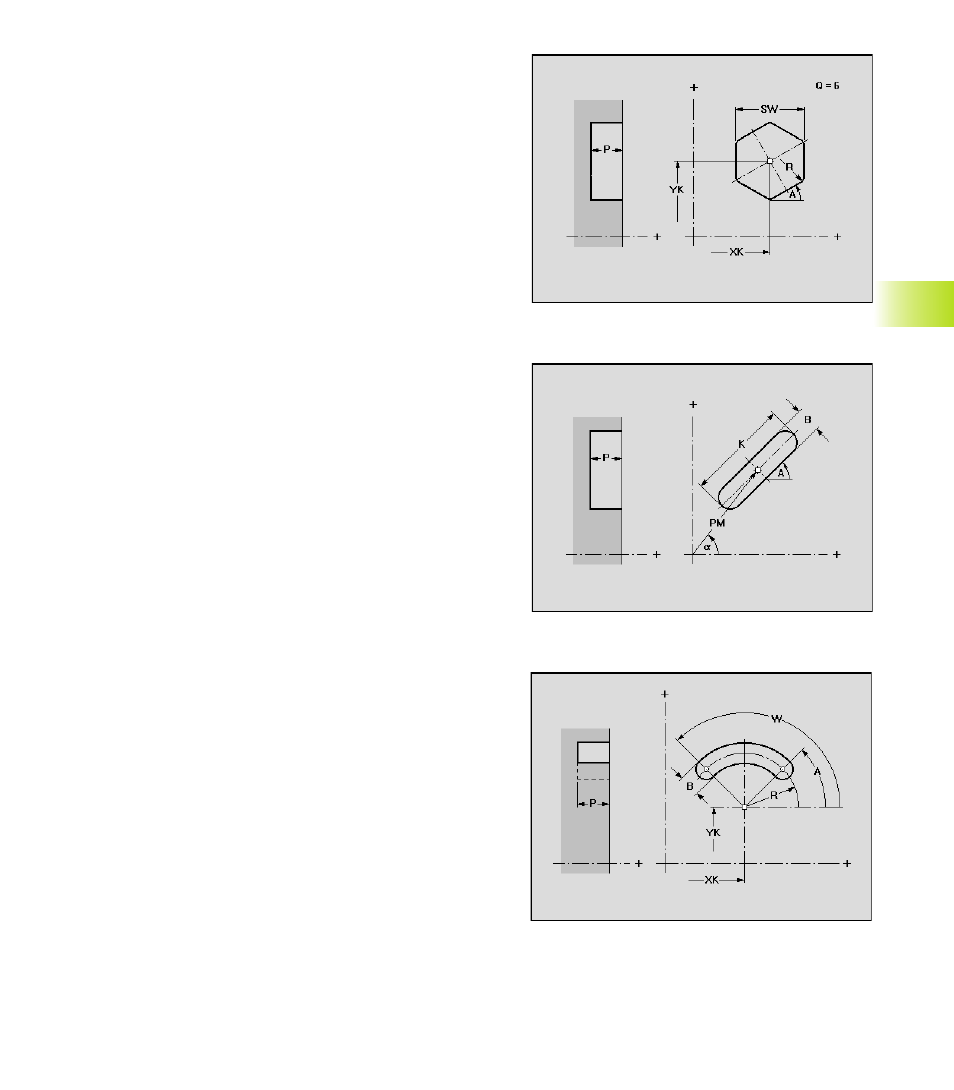

Ranura circular
Parámetros
XK, YK: Punto central de la desviación en coordenadas cartesianas
a, PM: Centro de la curvatura en coordenadas polares (referencia
ángulo a: eje XK positivo)
A:
Ángulo inicial (punto de inicio) de la ranura (referencia: eje
XK)
W:
Ángulo final (punto final) de la ranura (referencia: eje XK)
R:
Radio de curvatura (ref. trayectoria del punto central de la
ranura)
B:
Anchura de la ranura
P:
Profundidad de la figura
Ranura lineal
Parámetros
XK, YK: Punto final en coordenadas cartesianas
a, PM: Punto central en coordenadas polares (referencia ángulo a:
eje XK positivo)
A:
Angulo del eje longitudinal de la ranura (ref.: eje XK)
K:
Longitud de la ranura
B:
Anchura de la ranura
P:
Profundidad de la figura
Polígono
Parámetros
XK, YK: Punto final en coordenadas cartesianas
a, PM: Punto central en coordenadas polares (referencia ángulo a:
eje XK positivo)
A:
Angulo hasta un lado del polígono (ref.: eje XK)
Q:
Número de cantos (Q>=3)
K:
Longitud de la arista
SW:
Ancho de llave (diámetro del círculo interior)
R:
Bisel/redondeo
■
Anchura del bisel
■
Radio de redondeo
P:
Profundidad de la figura
6.6 Cont
or
nos del eje C
