CNC PILOT 4290 de HEIDENHAIN
109

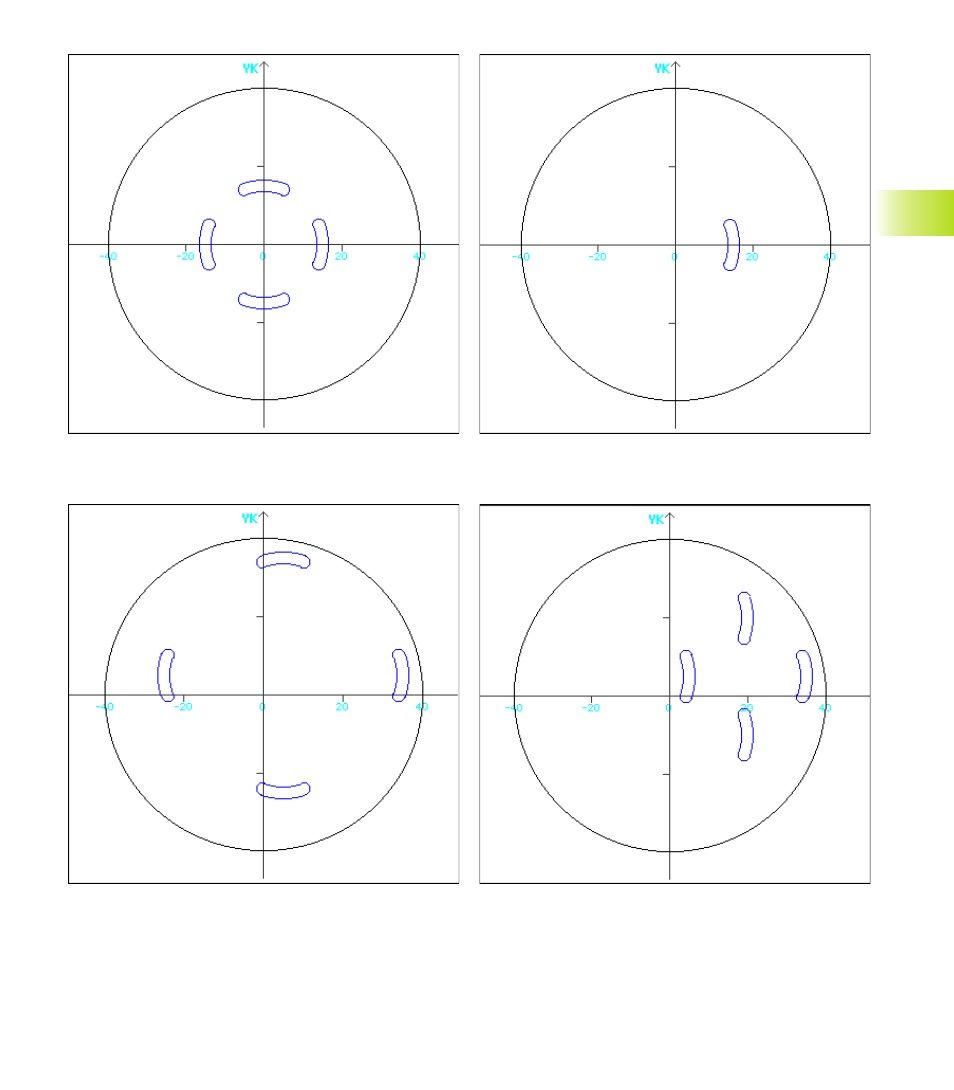

Ejemplo de línea central de la ranura como referencia y
colocación normal
Ejemplo de punto central de la curvatura como referencia
y colocación normal
Ejemplo de punto central de curvatura como referencia y
colocación original
Ejemplo de línea central de la ranura como referencia y
colocación original
4.5 Ór
denes g
eométr
icas
