7 Parámetros 358
7.5 P
arámetr
os de mecanizado
Continuación en la página siguiente
AAG – Definición del tipo de desplazamiento: parámetro de
mecanizado; posición de cambio: punto de cambio ajustado de la
herramienta
■ 2: desplazar el punto de cambio de la herramienta con G14.
■ 3: desplazar una posición de cambio calculada con G0 – TURN
PLUS calcula la posición de cambio óptima de la herramienta
según la herramienta actual y posterior
■ Limitación del nº de revoluciones [SMAX]: limitación global de
las revoluciones – En el ”encabezamiento del programa” de
TURN PLUS se puede definir una limitación de revoluciones
menor (véase ”
6.2.2 Encabezamiento del programa”).

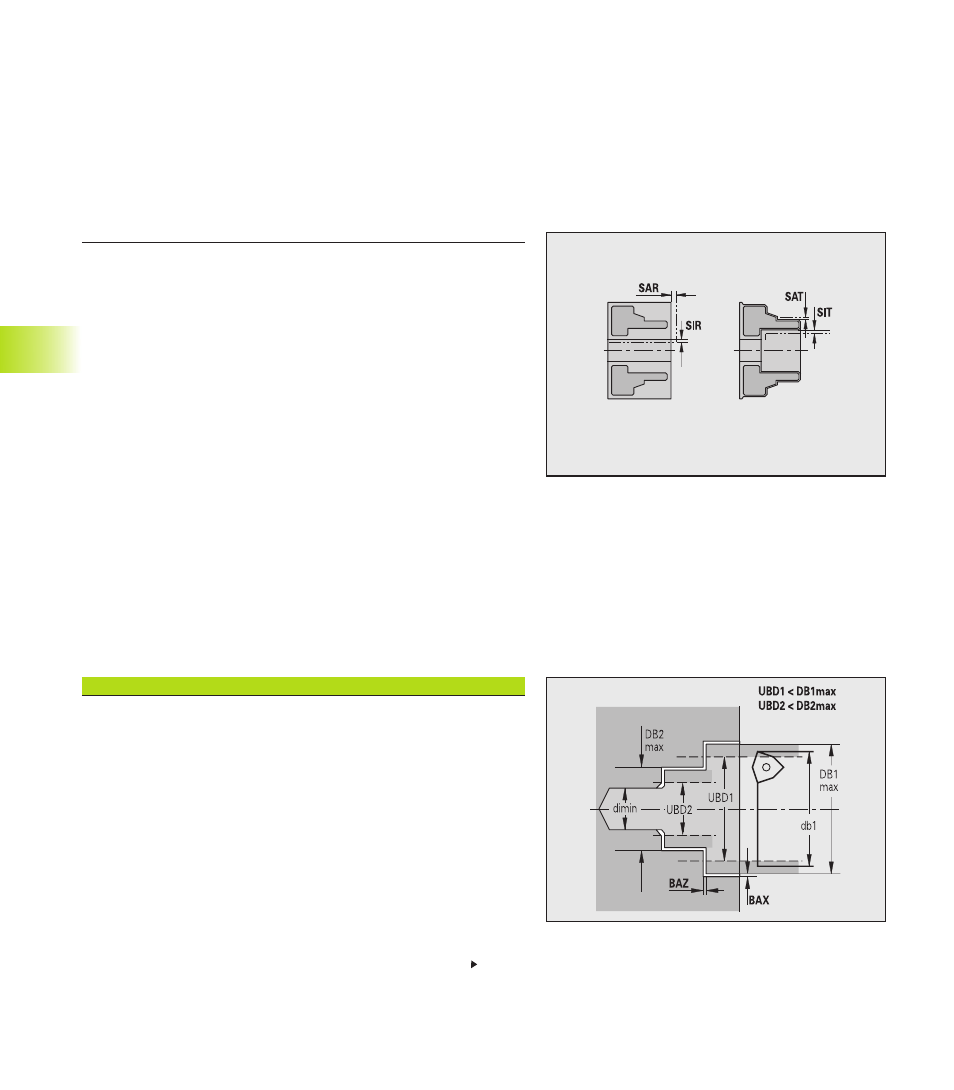

Distancias de seguridad globales
■ Fuera sobre pieza en bruto [SAR] – Distancia a la pieza en bruto
exterior
■ Dentro sobre pieza en bruto [SIR] – Distancia a la pieza en bruto
interior
■ Fuera sobre pieza mecanizada [SAT] – Distancia a la parte
exterior de la pieza mecanizada
■ Dentro sobre pieza mecanizada [SIT] – Distancia a la parte
interior de la pieza mecanizada
TURN PLUS tiene en cuenta SAR/SIR en todos los mecanizados de
desbaste y en el taladrado céntrico.
SAT/SIT es válido en las piezas premecanizadas para:
■ el mecanizado de acabado
■ el torneado profundo
■ la profundización de contornos
■ la profundización
■ el roscado
■ la medición
3 – Preperforación céntrica
Preperforación – selección de herramienta, demasías
La preperforación se realiza en un máximo de 3 niveles:
■ 1er nivel de preperforación (diámetro límite UBD1)
■ 2º nivel de preperforación (diámetro límite UBD2)
■ Nivel de taladrado de acabado
■ 1. Diámetro de límite del taladro [UBD1]
■ 1. paso de pretaladrado: si UBD1 < DB1max
■ Selección de herramienta: UBD1 <= db1 <= DB1max
■ 2. diámetro de límite de profundización [UBD2]
■ 2. paso de preprofundización: si UBD2 < DB2max
■ Selección de herramienta: UBD2 <= db2 <= DB2max
■ Acabado de taladro tiene lugar en: dimin <= UBD2
■ selección de herramienta: db = dimin
