6 TURN PLUS
246

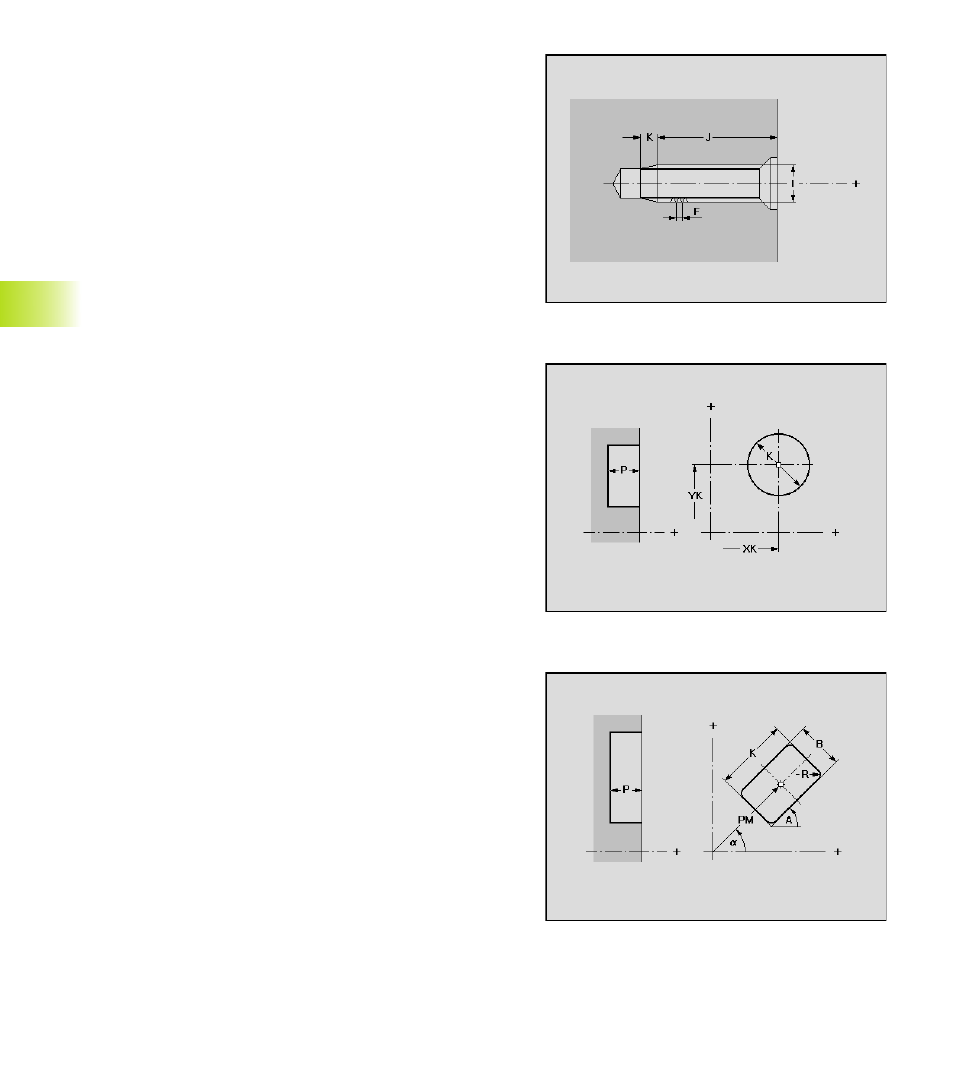

Círculo (completo)
Parámetros
XK, YK: Punto final en coordenadas cartesianas
α
, PM: Punto central en coordenadas polares (referencia ángulo
α
:
eje XK positivo)
R/K:
Radio/Diámetro del círculo
P:
Profundidad de la figura
Rectángulo
Parámetros
XK, YK: Punto final en coordenadas cartesianas
α
, PM: Punto central en coordenadas polares (referencia ángulo
α
:
eje XK positivo)
A:
Angulo del eje longitudinal del rectángulo (referencia: eje
XK)
K:
Longitud del rectángulo
B:
Anchura del rectángulo
R:
Bisel/redondeo
■
Anchura del bisel
■
Radio de redondeo
P:
Profundidad de la figura
6.6 Cont
or
nos del eje C
Parámetro ”roscado”
I:
Diámetro nominal
J:
Profundidad de la rosca
K:
Entrada de rosca (longitud de la marcha por inercia)
F:
Paso de roscado
Tipo de roscado: a derechas/a izquierdas
