7 Parámetros 368
7.5 P
arámetr
os de mecanizado

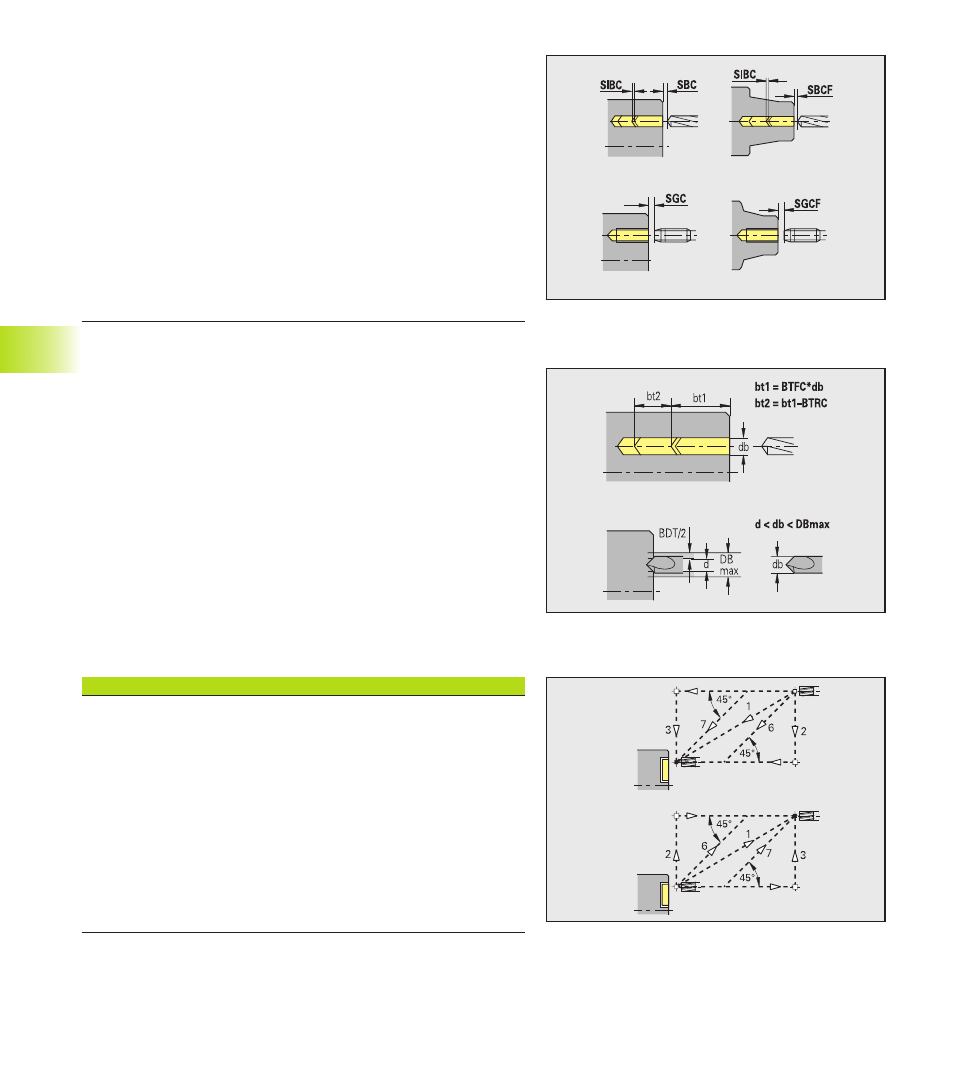

Taladrar - distancias de seguridad
■ Distancia de seguridad interior [SIBC] – en el taladrado profundo
(con G74 distancia de retroceso B).
■ Herramienta de taladrar accionada (=motorizada) [SBC] –
Distancia de seguridad sobre la superficie frontal y la superficie
envolvente para herramientas motorizadas.
■ Herramienta de taladrar no accionada (motorizada) [SBCF] –
Distancia de seguridad sobre la superficie frontal y la superficie
envolvente para herramientas no motorizadas.
■ Macho de roscar accionado [SGC] – Distancia de seguridad
sobre la superficie frontal y la superficie envolvente para
herramientas mortorizadas.
■ Macho de roscar no accionado (motorizado) [SGCF] – Distancia
de seguridad sobre la superficie frontal y la superficie envolvente
para herramientas no motorizadas.
Taladrar - mecanizado
Losparámetros son válidos para el taladrado con el ciclo de
taladrado profundo (G74).
■ Factor de profundización de taladrado [BTFC] – 1ª profundidad
de taladrado: bt1 = BTFC * db (db: diámetro del taladro)
■ Reducción de profundización de taladrado [BTRC] – 2ª
profundidad de taladrado: bt2 = bt1 – BTRC; los demás niveles de
taladrado se reducen correspondientemente
■ Tolerancia de diámetro del taladro [BDT] – Para seleccionar
herramientas de taladrado (centrador, taladro de entrada,
avellanador cónico, taladro de niveles, escariador cónico).
Díametro de taladrado: DBmax = BDT + d (DBmax: diámetro de
taladrado máximo)
Selección de herramienta: DBmax > DB > d
10 – Fresar
Fresar – aproximación y salida
■ Aproximación superficie frontal [ANMS]
■ Aproximación superficie envolvente [ANMM]
■ Salida superficie frontal [ABMA]
■ Salida superficie envolvente [ABMM]
Tipo de arranque/de parada:
■ 1: dirección X y Z simultáneamente
■ 2: primero dirección X a continuación dirección Z
■ 3: primero dirección Z- a continuación dirección X-
■ 6: movimiento acoplado, X- antes de la dirección Z
■ 7: movimiento acoplado, dirección Z antes de la dirección X
Los movimientos de arranque y de parada tienen lugar en marcha
rápida (G0).
