5 Simulación gráfica 196
5.1 Modo de funcionamiento Simulación
Softkeys
Cambiar al modo de funcionamiento DIN PLUS
Cambiar al modo de funcionamiento TURN PLUS
cambiar al siguiente carro
Activar lupa
Ajustar funcionamiento frase individual
Ajustar funcionamiento frase base
Llamar siguiente „Selección“
El parámetro de control 1 („Ajustes“) decide si las
visualizaciones tienen lugar de forma „métrica o en
pulgadas“ El ajuste en la „Cabeza del programa“ no
influye en el control y la visualización en el modo de
funcionamiento simulación.
2
3
1
5 6
4
Funciones de la simulación
La „simulación“ representa contornos
programados, movimientos de desplazamiento y
procesos de mecanizado de forma gráfica El CNC
PILOT tiene en cuenta el espacio de trabajo, las
herramientas y el medio de sujeción.
Los mecanizados con el eje C o Y se comprueban
en las ventanas auxiliares (ventana frontal/
envolvente y vista lateral).
En los programas NC complejos con condiciones en
el programa, cálculo de variables, resultados
externos, etc. se simulan las programaciones y los
resultados y se verifican de esta forma todas las
condiciones del programa.
Durante la simulación el CNC PILOT calcula los
tiempos principales y secundarios de cada
herramienta.
En tornos con varios carros el análisis del punto
síncrono le ayuda a optimizar el programa NC.
Hasta cuatro piezas en la zona de trabajo
El CNC PILOT apoya el test de programa para tornos
con varios carros en una zona de trabajo. Es posible
simular la mecanización de hasta 4 piezas a la vez.
El modo de funcionamiento Simulación se
subdivide en:
■ Simulación del contorno: representación de los
contornos programados
■ Simulación del mecanizado: control del proceso
de arranque de viruta
■ Simulación del movimiento: representación del
mecanizado ”en tiempo real” con seguimiento
permanente del contorno
5.1 Modo de funcionamiento
Simulación

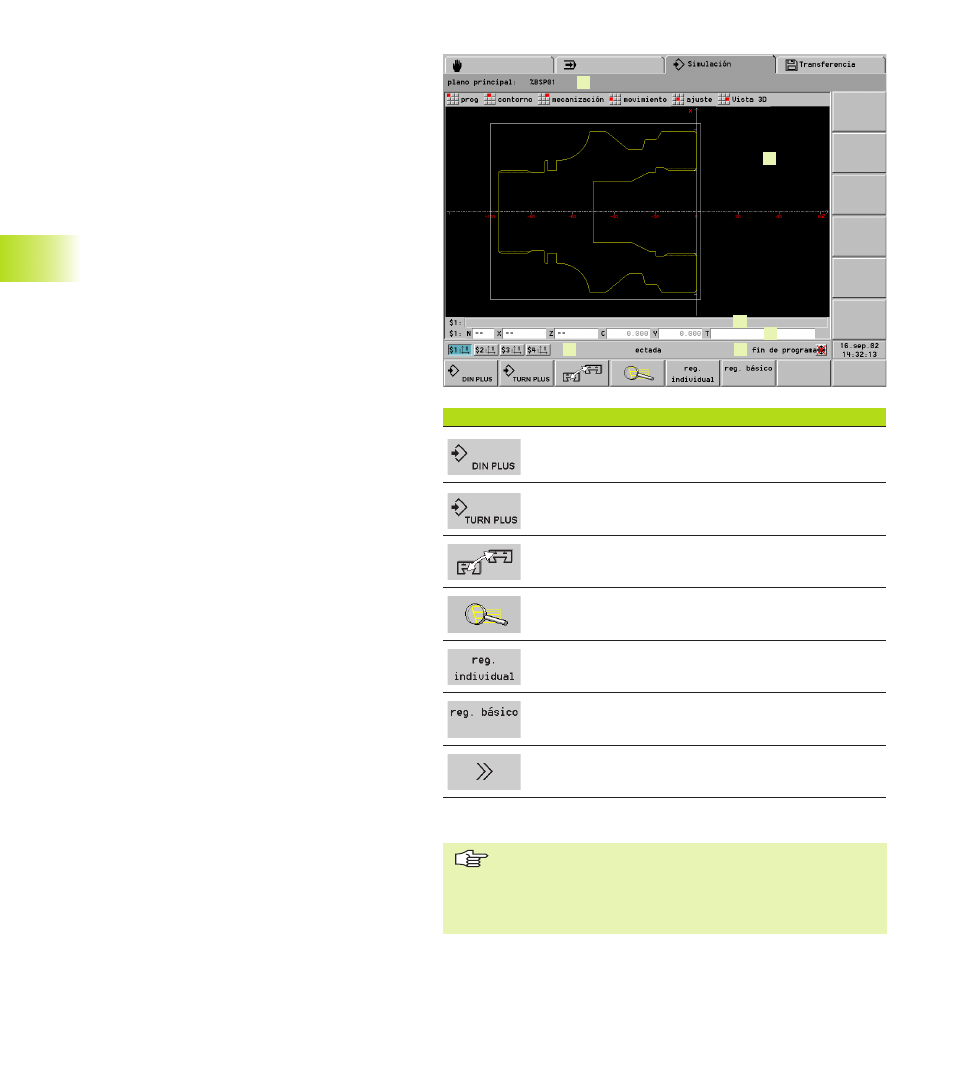

Pantalla de simulación
1 Línea inof: modo de funcionamiento inferior de
la simulación, programa NC simulado
2 Ventana de simulación, el mecanizado se
representa hasta en tres ventanas
3 Frase NC programada (frase fuente NC) –
visualización alternativa de variables
4 Visualización: número de frase NC, valores de
posición, información de herramienta – valores
de corte alternativos
5 Sistemas de cordenadas de los carros
6 Estado de la simulación, estado del
desplazamiento de punto cero
