3 Funcionamiento manual y automático 34
3.4 Funciones de ajuste
3.4.1 Fijar el punto para el cambio de
hta.
Con la instrucción DIN ”G14” se desplaza el carro al
punto para el cambio de herramienta. Dicha
posición debería estar lo suficientemente lejos de
la pieza como para que el revolver pueda girar en
cualquier posición.
Fijar el punto para el cambio de hta.
Con varios carros: fijar carro (tecla de cambio de
carro)
<
Seleccionar ”Ajustar - Punto cambio Hta”
<

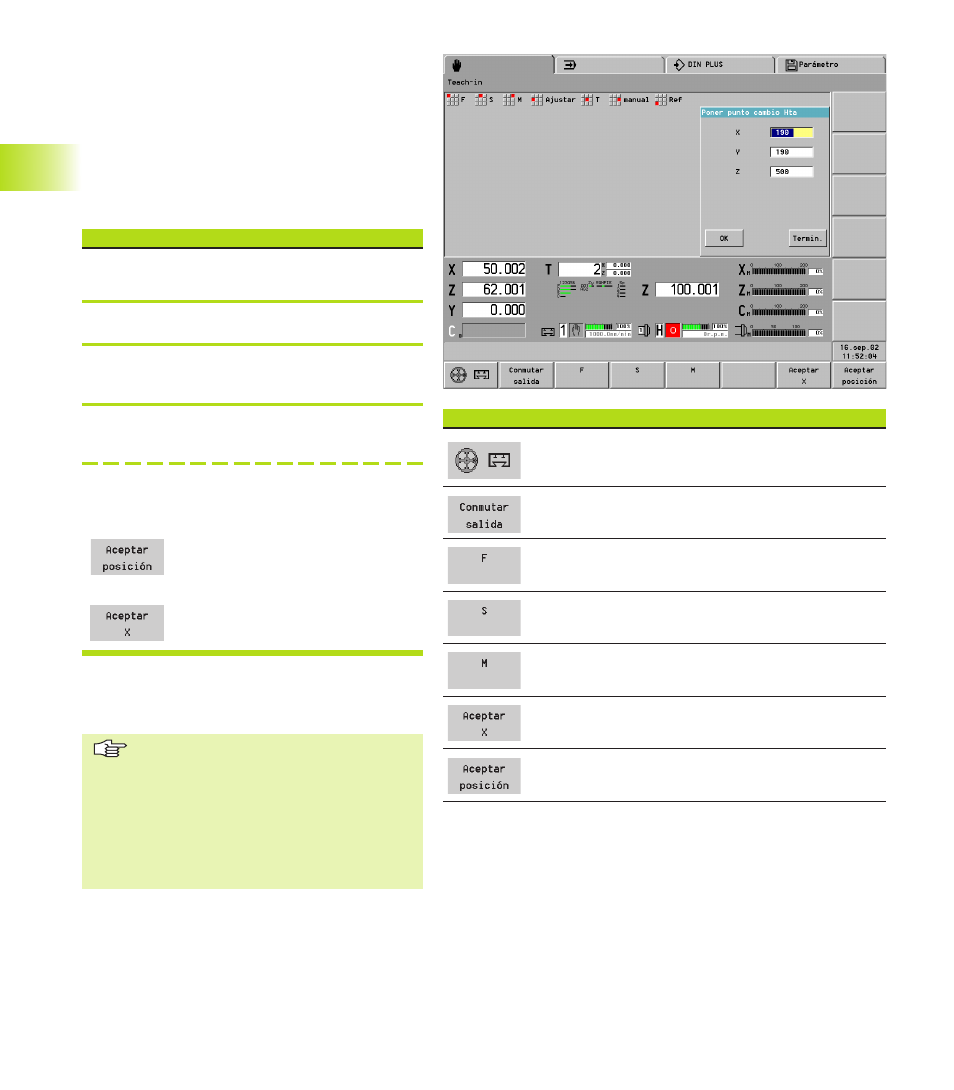

El CNC PILOT visualiza en la ventana de diálogo
”Punto cambio Hta” la posición válida.
<
Introducir punto de cambio de herramienta
Introducir nueva posición
Mostra punto de cambio de la herramienta
desplazar carro al „Punto de cambio de la
herramienta“
Acepta la posición del carro como
punto de cambio de la herramienta
o
Acepta la posición de ejes
individuales
El punto de cambio de la herramienta se gestiona
en los parámetros de ajuste (Sección: „Act. Ajuste –
Parám. (menú) – Punto de cambio HTA – ..“).
Las coordenadas del punto para el
cambio de la herramienta se introducen y
visualizan como distancia entre el punto
cero de la máquina y el punto de ref. del
portaherramientas. Puesto que estos
valores no se visualizan en la
visualización de posición, se aconseja
„mostrar“ el punto de cambio de la
herramienta.
3.4 Funciones de ajuste
Softkeys
■ Asignar el volante a un eje
■ Fijar la resolución del volante
Conmutar la visualización de máquina
Introducir avance de giro
Introducir velocidad de corte constante
Introducción de funciones M
Aceptar la posición del eje como punto de cambio de
la herramienta (eje Y o eje Z)
Aceptar la posición del carro como punto de cambio
de la herramienta
