6.3.6 Aclaraciones sobre el manejo
Softkeys
El tipo de medida, funciones especiales,
selecciones, etc se ajustan mediante softkeys. Las
tablas siguientes así como la vista de softkey al final
de este manual de ususario aclaran el significado
del softkey.
Selección con el Touch-Pad
Tener en cuenta en la selección con el Touch-Pad:
■ Selecciones simples:
Posicionar el cursor en elemento, punto, etc.
pulsar botón izquierdo del ratón
■ Selecciones múltiples:
Accionar selección múltiple mediante softkey
Posicionar el cursor en elemento, punto, etc.
pulsar botón izquierdo del ratón
Posicionar el cursor en el siguiente elemento,
punto, etc.
etc.
■ Selección de zona:
Posicionar el cursor en el primer elemento
Accionar la selección de zona mediante softkey
Posicionar el cursor en el último elemento
nbotón izquierdo del ratón: selección de zona en
dirección de la descripción del contorno
n botón derecho del ratón: selección de zona en
sentido contrario a la dirección de descripción del
contorno
Colores en los puntos de selección
■ rojo: punto elegido por el cursor, no seleccionado
■ verde: punto seleccionado
■ azul: punto elegido por el cursor, seleccionado
Continuación en la página siguiente

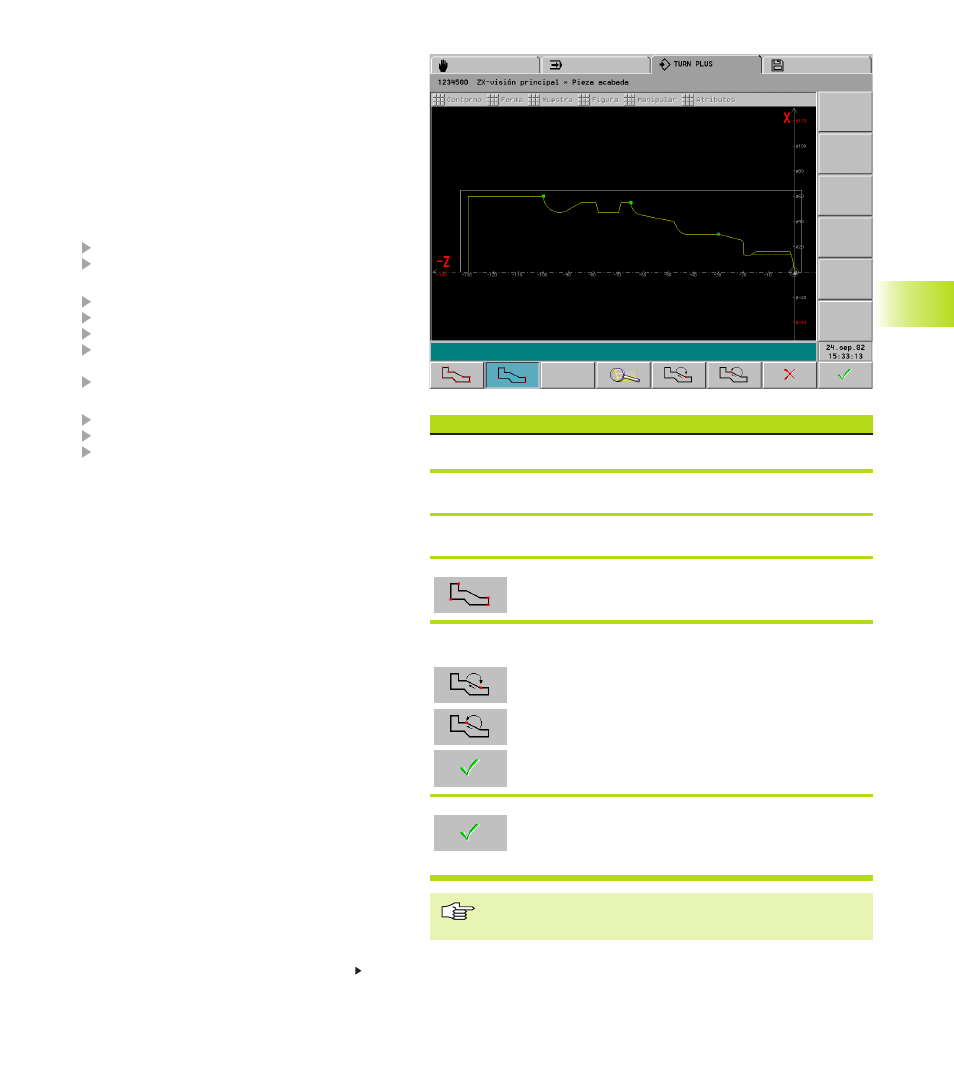

Selección múltiple mediante softkey
Seleccionar ”pieza - pieza acabada - forma”
<
Seleccionar el tipo de elemento (submenú ”forma”)
<
Posicionar cursor en la „primera posición“
<
Accionar selección múltiple
<
Marcar puntos de selección unos detrás de otros:
Posicionar el cursor en la „siguiente posición“
Seleccionar el punto seleccionado
<
Finalizar selección – Introducir el parámetro del
elemento de forma
Alternativamente es posible seleccionar todos los
puntos y deseleccionar las posiciones no deseadas
6.3 Descr
ipción de la pieza
