3 Funcionamiento manual y automático 54
3.7 Supervisión de la carga
3.7.1 Mecanizado de referencia
El proceso de referencia (adopción del valor nomi-
nal) proporciona el momento de giro básico y el
trabajo de cada zona de control, los valores de
referencia.
El CNC PILOT realiza un mecanizado de referencia,
cuando:
■ no existen ”parámetros de control”.
■ en la ventana de diálogo ”mecanizado de
referencia) (después de ”seleccionar programa”)
se confirma con ”Si”.
Selección: „Visual(izar) – Control de carga –
Visualizar“ (Modo automático).

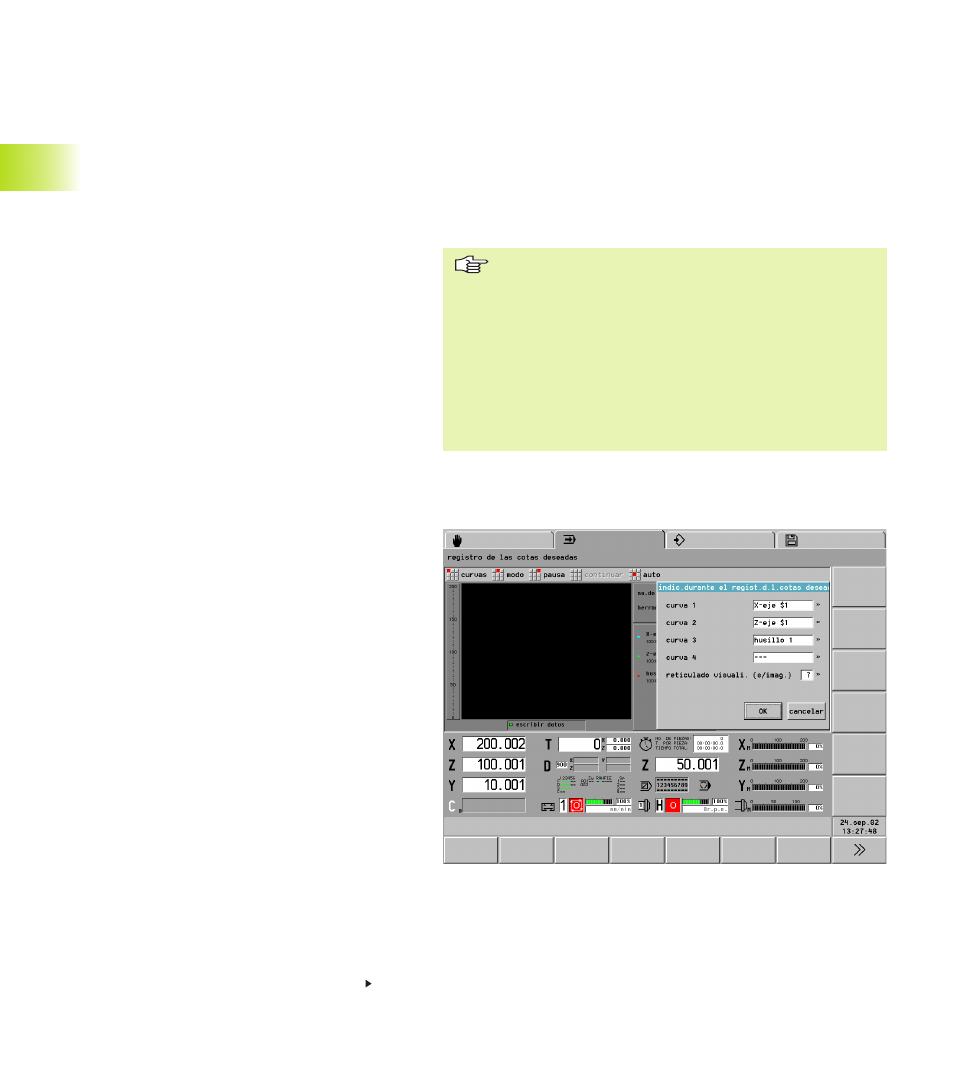

Submenú ”Transferir valor nominal”:
■ Punto del menú „curvas“
Asignar los campos de introducción „Curva 1..4“
al accionamiento.
”Retícula de indicación” influye en la precisión y
velocidad de la representación. Una ”trama
pequeña” aumenta la precisión de la visualización
(valores: 4, 9, 19, 39 segundos por dibujo).
■ Grupo del menú „Modo“
■ Gráfico de líneas: Momentos de giro visualizar
mediante el eje temporal
Continuación en la página siguiente
3.7 Supervisión de la carga
Durante el acabado en el control de carga el CNC
PILOT compara los momentos de giro o el „trabajo“
de los accionamientos con los valores de un
„Registro de referencia“.
Al sobrepasar el „Momento de giro-valor límite 1“ o
„Valor límite del trabajo“ se marca la herramienta
como „gastada“ Al sobrepasar el „Valor límite-
Momento de giro 2“ el CNC PILOT indica de una
rotura de herramienta y detiene el mecanizado
(parada avance). Los sobrepasos del valor límite se
comunican como avisos de error.
El control de carga marca herramientas usadas en
los „Bits de diagnóstico de herramienta“. Si se
emplea el control de duración el CNC PILOT acepta
la gestión de las herramientas de cambio (ver „
4.2.4
programación de herramientas“). Los „Bits de
diagnóstico de herramienta“ se pueden evaluar
también en el programa NC.
En el control de carga se fijan zonas de control en el programa NC
y se definen los accionamientos que se van a controlar (G995). Los
valores límite del momento de giro de una zona de control se
orientan en el momento de giro máximo determinado en el
mecanizado de referencia.
El CNC PILOT prueba los momentos de giro y los valores de trabajo
en cada ciclo de interpolación y visualiza los valores en una función
de tiempo de 20 mseg. Los valores límite se calculan en base a los
valores de referencia y al factor del valor límite (parámetro de
control 8). Los valores límite se pueden modificar posteriormente
en ”editar parámetros de control”.
■ Respetan las mismas condiciones en el mecanizado
de referencia y en la producción posterior
(sobreposicionamiento del avance, de las revoluciones,
calidad de las herramientas, etc.)
■ Por cada zona de control se controlan como máximo
cuatro grupos
■ Con „G996 tipo del control de carga“ se controla la
supresión de trayectorias en marcha rápida y el control
por momento de giro- y/o trabajo.
■ Las visualizaciones gráficas y numéricas tienen lugar
relativas a los momentos de giro nominales.
