HEIDENHAIN CNC Pilot 4290 - Manual (Página 317)

CNC PILOT 4290 de HEIDENHAIN 305

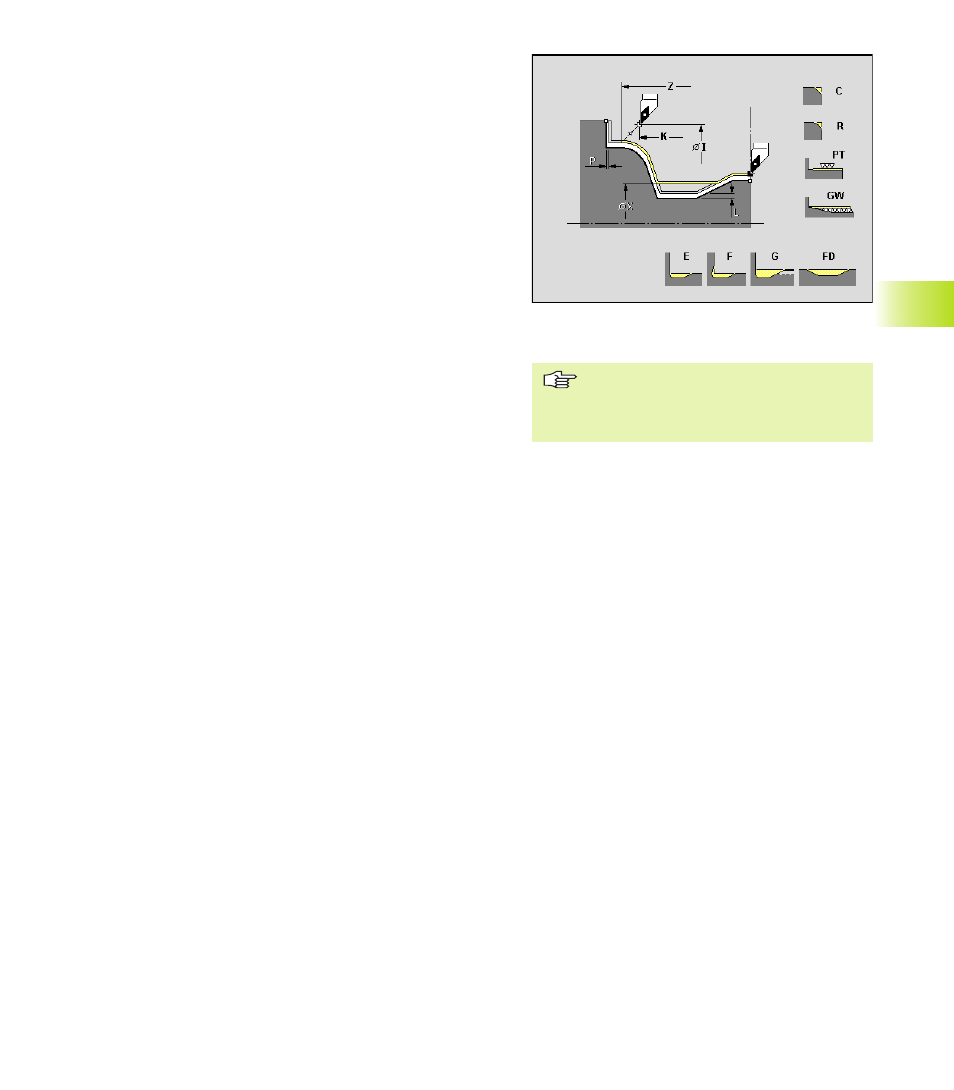

Acabar - mandrilando (herramienta neutral)
(G890 – Q=4)
El IAG mecaniza zonas de contorno de avellanado, que se
determinan a partir del „Ángulo de copiado cóncavo“ (Entalladuras:
EKW <= mtw).
En la generación automática el TURN PLUS selecciona una
„herramienta de acabado neutral“.
Opciones (parámetros)
X, Z:
Limitación del corte
Tipo de sobremedida ajustar: mediante softkey
L, P: Sobremedida longitudinal/transversal diferente – genera
„Sobremedida G57“ antes del ciclo
L: Sobremedida constante – genera „Sobremedida G58“
antes del ciclo
Profundizar: mecanizar contornos descendentes ?
■ Sí
■ No
E: avance de avellanado reducido en contornos descendentes
Desplazar libremente:
■ Sí: „Ajustar tipo de desplazamiento libre H“ mediante
softkey
■ No (H=4): la herramienta se queda parada en la
coordenada final
H: Tipo de desplazamiento libre – ajustar mediante softkey
I, K: Posición de desplazamiento libre en H=0, 1 o 2
Mecanizado del elemento de forma con ...: el elemento de forma
que se va a mecanizar elementos de forma. chaflanes, etc.
se ajustan mediante softkey.
6.12 Gener
ación int
er
activ
a del plan de tr
abajo (IA
G
)
La posición definida en „Desplazar –
Ciclo“ se acepta con el valor de
propuesta en la „Posición de
desplazamiento libre I,K“
