Los
ciclos para
la traslación de
co
or
denadas

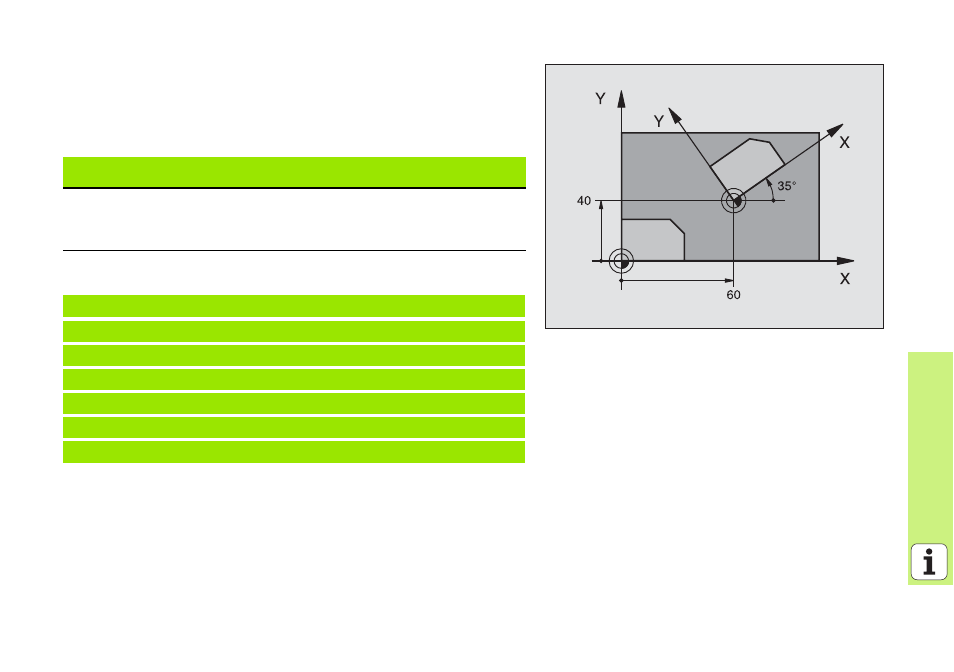

GIRO (ciclo 10)
8 CYCL DEF: Seleccionar el ciclo 10 GIRO
8 Introducir el ángulo de giro:
Margen de introducción -360º a +360º
Eje de referencia para el ángulo de giro
Anular GIRO: nueva definición del ciclo con ángulo de giro 0.
Plano de trabajo Eje de referencia y dirección 0º
X/Y
Y/Z
Z/X X
Y
Z
12 CALL LBL1
13 CYCL DEF 7.0 CERO PIEZA
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 GIRO
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
