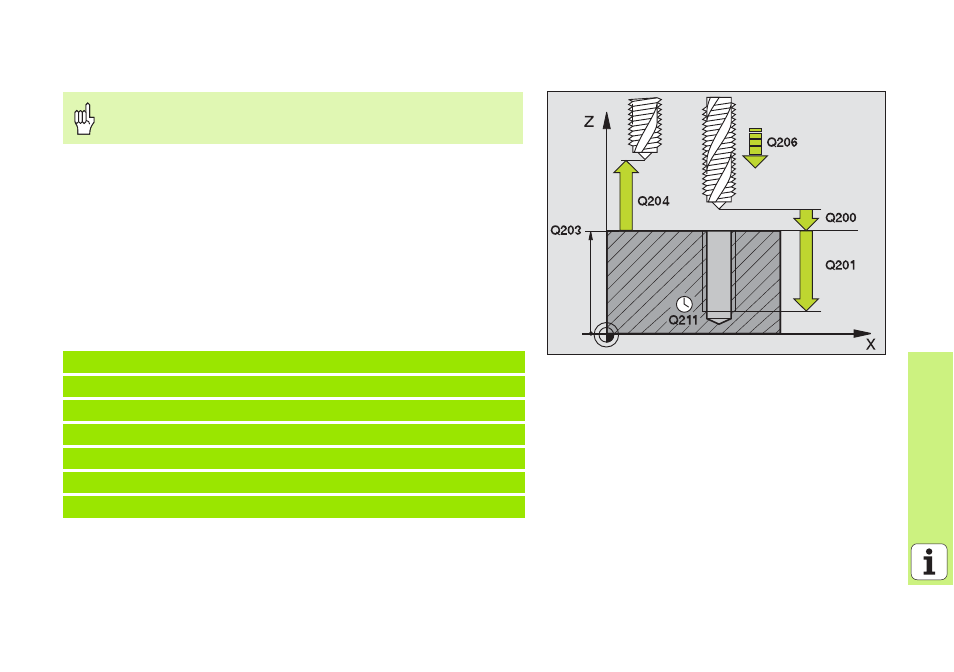

ROSCADO NUEVO con macho (ciclo 206)
8 Colocar el mandril para la compensación de longitud
8 CYCL DEF: Seleccionar el ciclo 206 ROSCADO NUEVO
8 Distancia de seguridad: Q200
8 Profundidad de taladro: Longitud de la rosca = distancia entre la
superficie de la pieza y el final de la rosca: Q201
8 Avance F = nº de revoluciones S x paso de rosca P: Q206
8 Introducir el tiempo de espera abajo (valor entre 0 y 0,5 segundos):
Q211
8 Coordenadas Superficie pieza: Q203
8 2. Distancia de seguridad: Q204
¡Para el roscado a derechas activar el cabezal con M3, para
el roscado a izquierdas con M4!
25 CYCL DEF 206 ROSCADO NUEVO
Q200=2 ;DIST.-SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
