Superficie regular (ciclo 231), Pág. 87, 87 cicl os p a ra el pla n ea do – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manual del usuario
Página 87
87
Cicl
os p
a
ra el
pla
n
ea
do

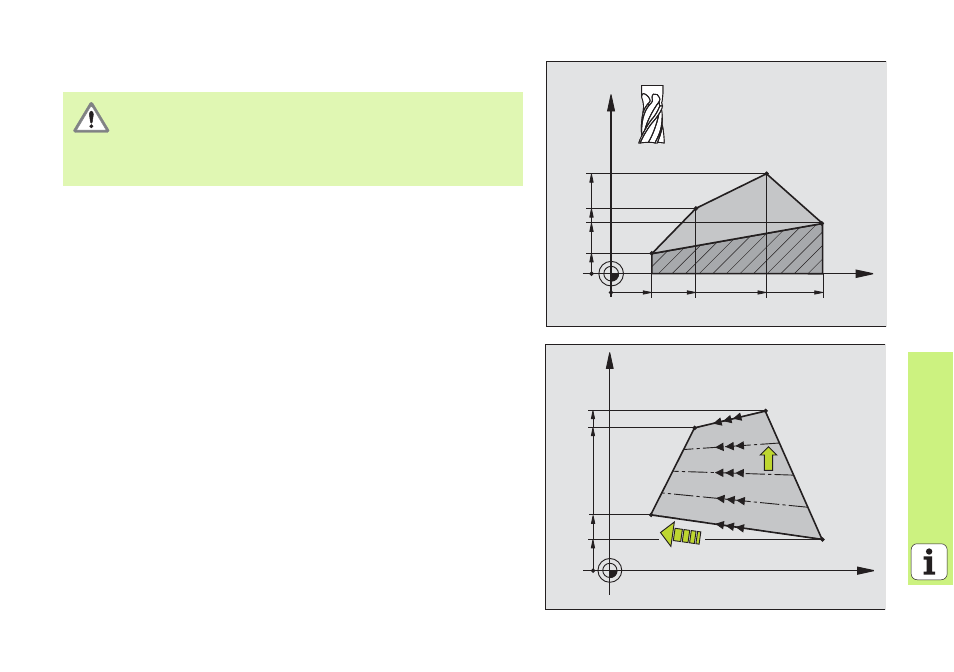

SUPERFICIE REGULAR (ciclo 231)
8
CYCL DEF: Seleccionar el ciclo 231 SUPERFICIE REGULAR
8
Punto inicial 1er. eje: Q225
8
Punto inicial 2º eje: Q226
8
Punto inicial 3er. eje: Q227
8
2. punto 1er. eje: Q228
8
2. punto 2º eje: Q229
8
2. punto 3er.eje:Q230
8
3. punto 1er. eje: Q232
8
3. punto 2º eje: Q232
8
3. punto 3er.eje:Q233
8
4. punto 1er. eje: Q234
8
4. punto 2º eje: Q235
8
4. punto 3er.eje:Q236
8
Número de cortes: Q240
8
Avance de fresado: Q207
El TNC posiciona la herramienta desde la posición actual,
primero en el plano de mecanizado y a continuación en el eje
de la herramienta sobre el punto de partida (punto 1).
¡Posicionar previamente la herramienta, de forma que no se
produzca ninguna colisión con la pieza o la sujeción!
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
