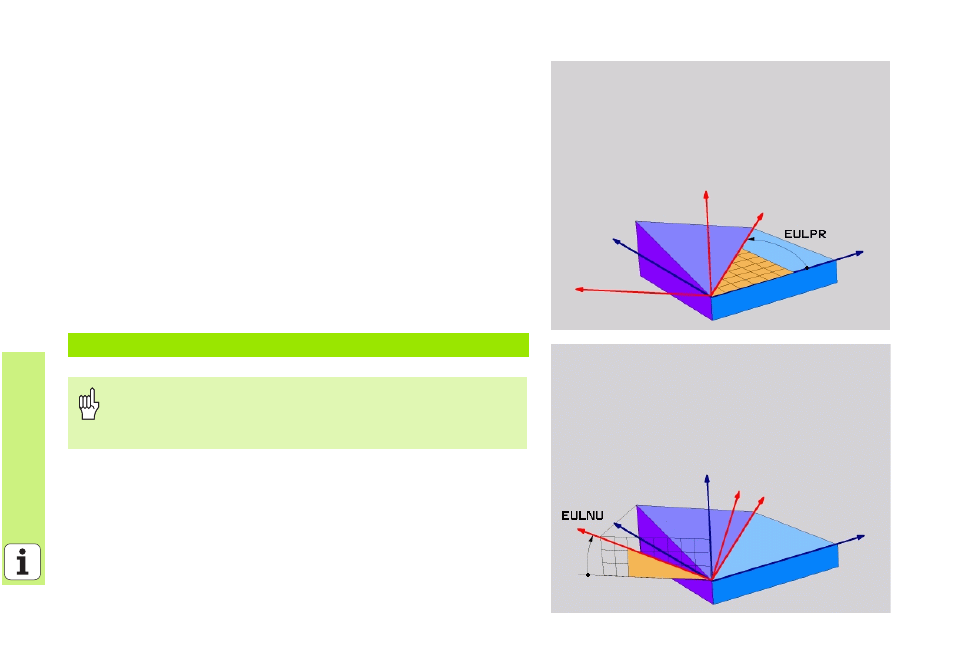

Definición del ángulo de Euler (PLANE EULER)
8 Seleccionar FUNCIONES TNC ESPECIALES
8 Seleccionar INCLINAR PLANO DE MECAN., PLANE EULER
8 Ang. giro plano principal de coordendas? : ángulo de giro EULPR
sobre el eje Z (véase figura superior derecha)
8 ¿Ángulo inclinación eje herramienta? : ángulo inclinado EULNUT del
sistema de coordenadas sobre el eje X rotado mediante el ángulo de
precisión (véase figura de abajo a la derecha)
8 ¿Ángulo ROT del plano inclin.? : Giro EULROT del sistema de
coordenadas inclinado sobre el eje Z inclinado (corresponde de forma
análoga a una rotación con el ciclo 10 GIRO). Con el ángulo de
rotación es posible determinar de forma sencilla la dirección del eje
X en el plano de mecanizado inclinado
8 Continuar con las propiedades de la posición (véase "Inclinación
automática (MOVE/STAY/TURN)" en pág.110)
5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE DIST10 F500
Antes de la programación deberá tenerse en cuenta
La secuencia de giros es válida independientemente del eje
de la herramienta activo.
