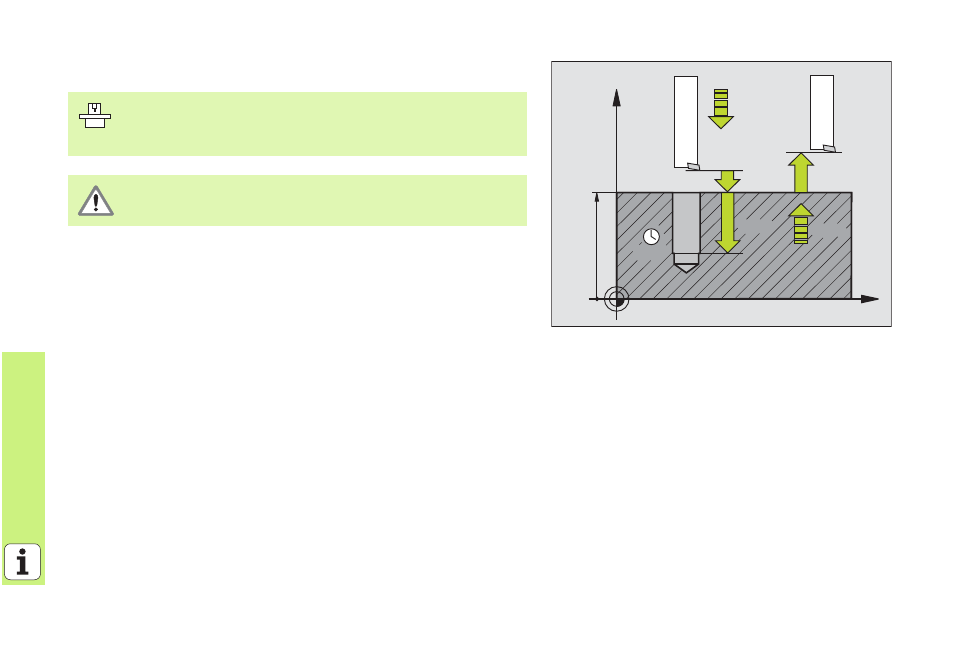

MANDRINADO (ciclo 202)
8
CYCL DEF: Seleccionar el ciclo 202 MANDRINADO
8
Distancia de seguridad: Q200
8
Profundidad: Distancia entre la superficie de la pieza y la base del
taladro: Q201
8
Avance al profundizar: Q206
8
Tiempo de espera abajo: Q211
8
Avance de retroceso: Q208
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Dirección de retirada (0/1/2/3/4) en la base del taladro: Q214
8
Ángulo para la orientación del cabezal: Q336
¡El constructor prepara la máquina y el TNC para el ciclo
MANDRINADO!
¡El mecanizado se realiza con el cabezal controlado!
¡Peligro de colisión! ¡Seleccionar la dirección de retroceso de
forma que la herramienta se retire del margen del taladro!
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
