Cicl
os para la
elaboración de
taladrados y
roscas

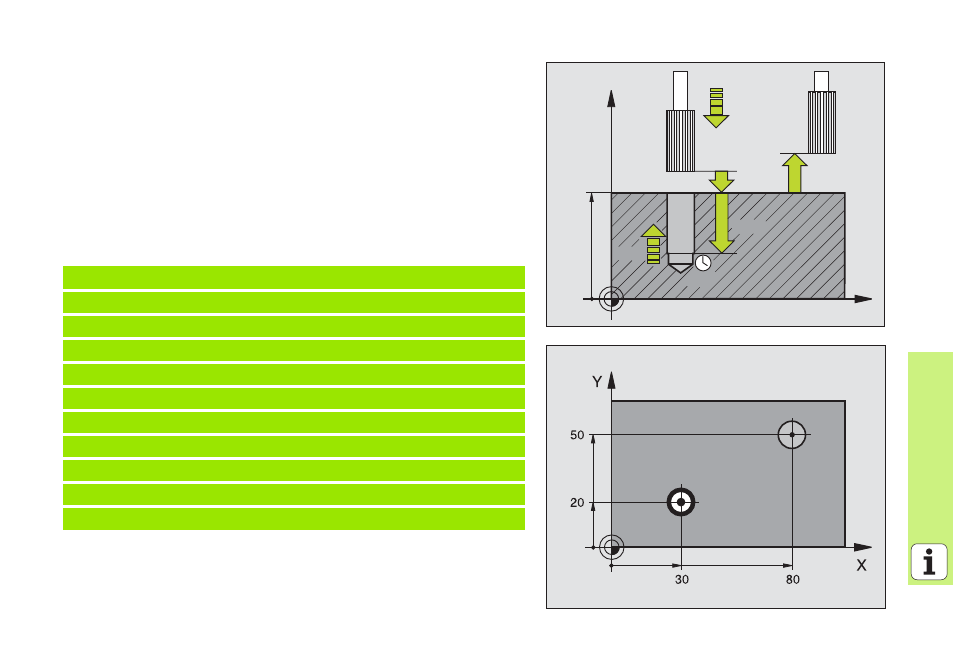

ESCARIADO (ciclo 201)
8 CYCL DEF: Seleccionar el ciclo 201 ESCARIADO
8 Distancia de seguridad: Q200
8 Profundidad: Distancia entre la superficie de la pieza y la base del
taladro: Q201
8 Avance al profundizar: Q206
8 Tiempo de espera abajo: Q211
8 Avance de retroceso: Q208
8 Coordenadas Superficie pieza: Q203
8 2ª distancia de seguridad: Q204
10 L Z+100 R0 FMAX
11 CYCL DEF 201 ESCARIADO
Q200=2 ;DIST.-SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=100 ;AVANCE AL PROFUNDIZAR
Q211=0,5 ;TIEMPO DE ESPERA ABAJO
Q208=250 ;AVANCE DE RETROCESO
Q203=+20 ;COORDENADA SUPERFICIE
Q204=100 ;2A. DIST.DE SEGURIDAD
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
