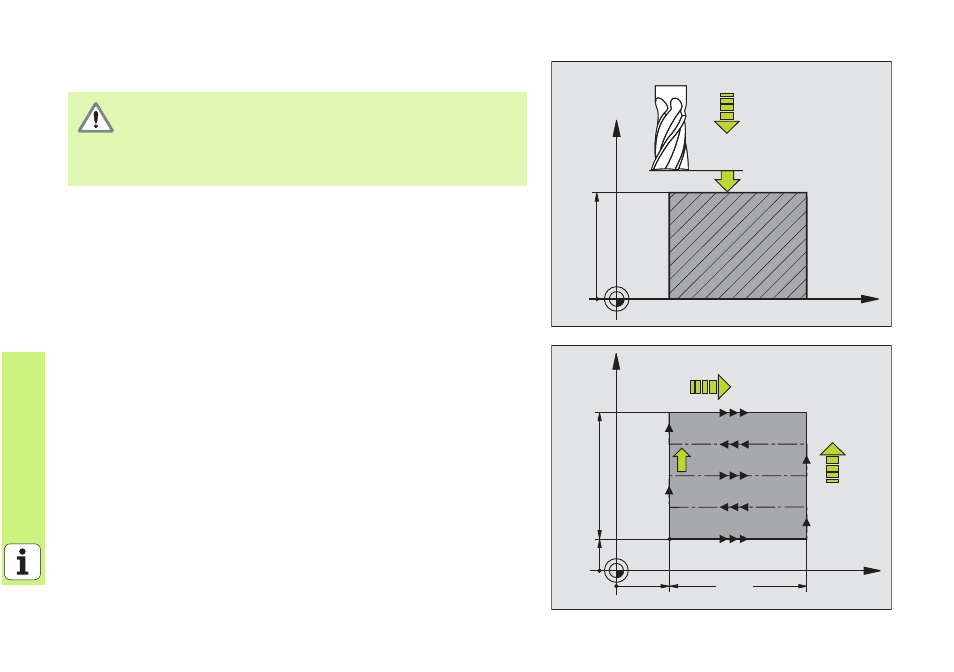

PLANEADO (ciclo 230)
8 CYCL DEF: Seleccionar el ciclo 230 PLANEADO
8 Punto inicial 1er. eje: Q225
8 Punto inicial 2º eje: Q226
8 Punto inicial 3er. eje: Q227
8 1. longitud de lado: Q218
8 2. longitud de lado: Q219
8 Número de cortes: Q240
8 Avance al profundizar: Q206
8 Avance de fresado: Q207
8 Avance transversal: Q209
8 Distancia de seguridad: Q200
El TNC posiciona la herramienta desde la posición actual,
primero en el plano de mecanizado y a continuación en el eje
de la herramienta sobre el punto de partida. ¡Posicionar
previamente la herramienta, de forma que no se produzca
ninguna colisión con la pieza o la sujeción!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
