Ciclos SL

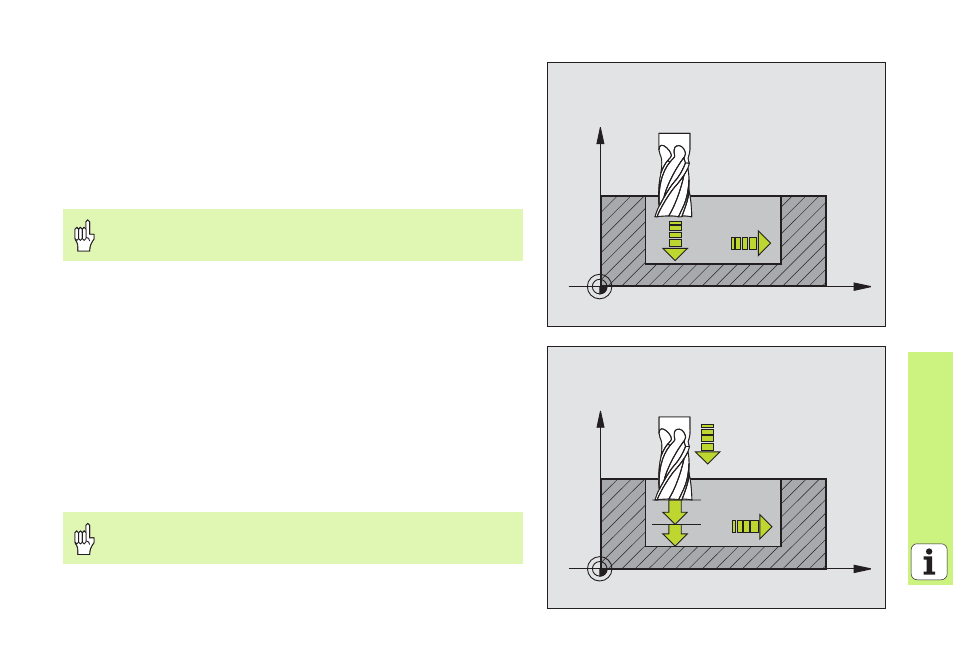

ACABADO EN PROFUNDIDAD (ciclo 23)
El plano a mecanizar se realiza según la sobremedida de acabado en
profundidad paralela al contorno.
8 CYCL DEF: Seleccionar el ciclo 23 ACABADO EN PROFUNDIDAD
8 Avance al profundizar: Q11
„ Avance para el desbaste: Q12
8 Avance de retroceso: Q208
ACABADO LATERAL (ciclo 24)
Acabado de los diferentes subcontornos.
8 CYCL DEF: Seleccionar el ciclo 24 ACABADO LATERAL
8 Sentido de giro: Q9 En sentido horario Q9 = -1, en sentido antihorario
Q9 = +1
8 Profundidad de pasada: Q10
8 Avance al profundizar: Q11
8 Avance para el desbaste: Q12
8 Sobremedida acabado lateral: Q14: Sobremedida para el acabado de
los laterales
¡Llamar al ciclo 22 DESBASTE antes que al ciclo 23!
X
Z
Q11
Q12
¡Llamar al ciclo 22 DESBASTE antes que al ciclo 24!
X
Z
Q11
Q12
Q10
