Figura de puntos
Resumen

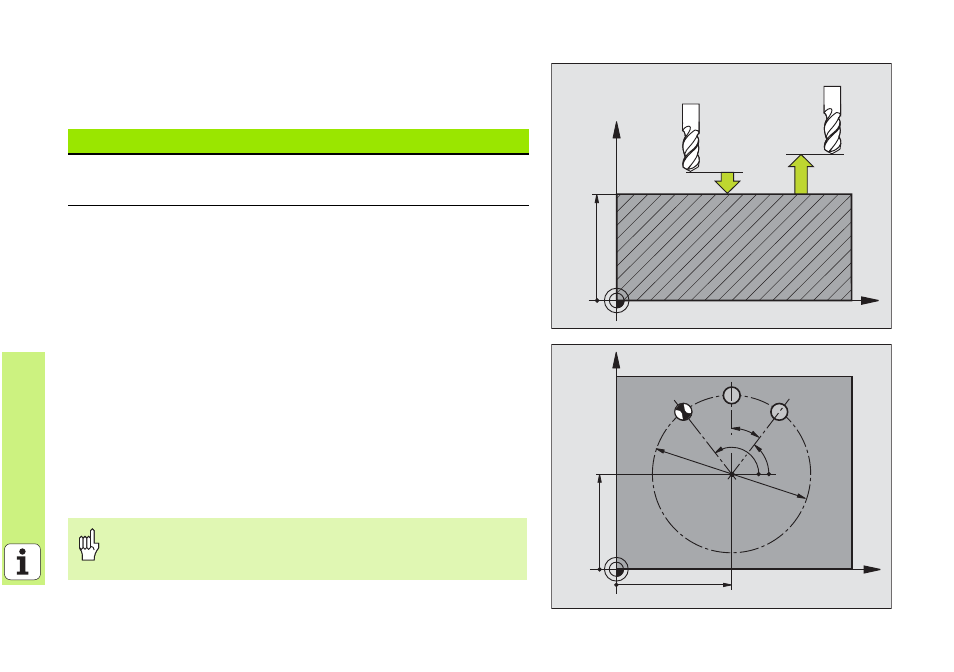

FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220)
8
CYCL DEF: Seleccionar el ciclo 220 FIGURA DE PUNTOS SOBRE CIRCULO
8
Centro del 1er. eje: Q216
8
Centro del 2º eje: Q217
8
Diámetro del arco circular: Q244
8
Ángulo de inicio: Q245
8
Ángulo final: Q246
8
Paso angular: Q247
8
Número de mecanizados: Q241
8
Distancia de seguridad: Q200
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Desplazamiento a la altura de seguridad: Q301
8
Tipo de desplazamiento: Q365
Ciclos disponibles
220
FIGURA DE PUNTOS SOBRE CIRCULO
221
FIGURA DE PUNTOS SOBRE LINEAS
Con el ciclo 220 se pueden combinar los siguientes ciclos:
200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 212, 213,
214, 215, 240, 251, 252, 253, 254, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
