Ciclos SL

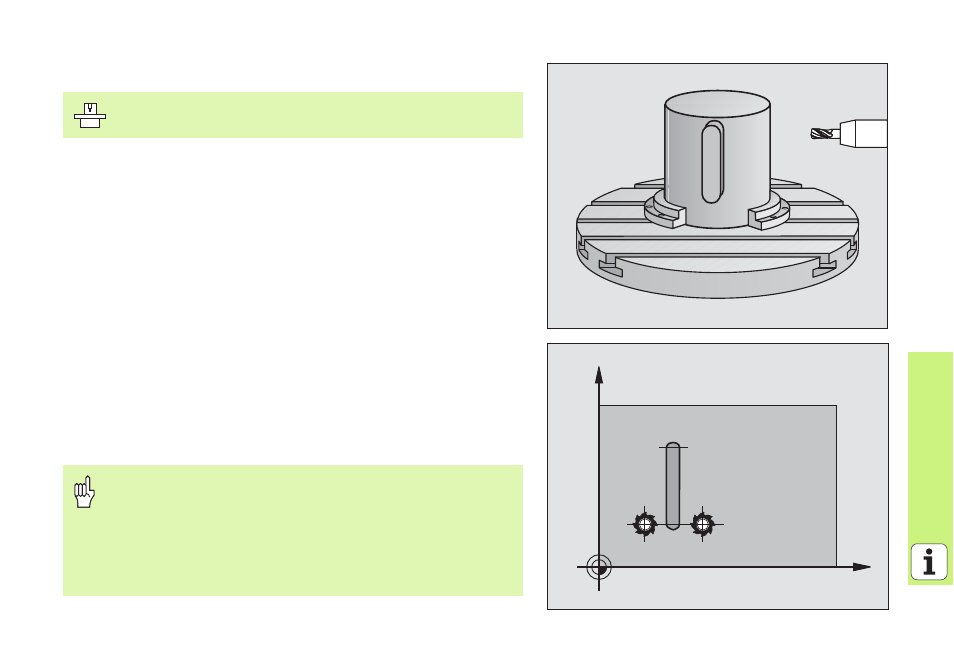

SUPERFICIE CILINDRICA (ciclo 29, opción de software 1)
Con el ciclo 29 SUPERFICIE CILINDRICA se puede realizar una isla sin
desviaciones en las paredes laterales sobre la superficie de un cilindro.
8
Definir el contorno en un subprograma y determinarlo a través del ciclo
14 CONTORNO
8
CYCL DEF: Seleccionar el ciclo 29 SUPERFICIE CILINDRICA FRESADO DE
ISLA
8
Profundidad de fresado: Q1
8
Sobremedida de acabado lateral: Q3
8
Distancia de seguridad: Q6 Distancia entre la herramienta y la
superficie cilíndrica
8
Profundidad de pasada: Q10
8
Avance al profundizar: Q11
8
Avance para el desbaste: Q12
8
Radio del cilindro: Q16. Radio del cilindro
8
Tipo de cota: Q17 Grado = 0, mm/pulg = 1
8
Anchura de la isla: Q20
¡El constructor prepara la máquina y el TNC para el ciclo 29
SUPERFICIE CILINDRICA FRESADO DE RANURA
!
¡La pieza debe ajustarse y centrarse!
¡El eje de la herramienta debe estar perpendicular al eje de
la mesa giratoria!
¡El ciclo 14 CONTORNO sólo puede contener un número de
label!
¡El subprograma puede contener aprox. 2048 tramos
rectos!
C
Z
