Nociones básicas

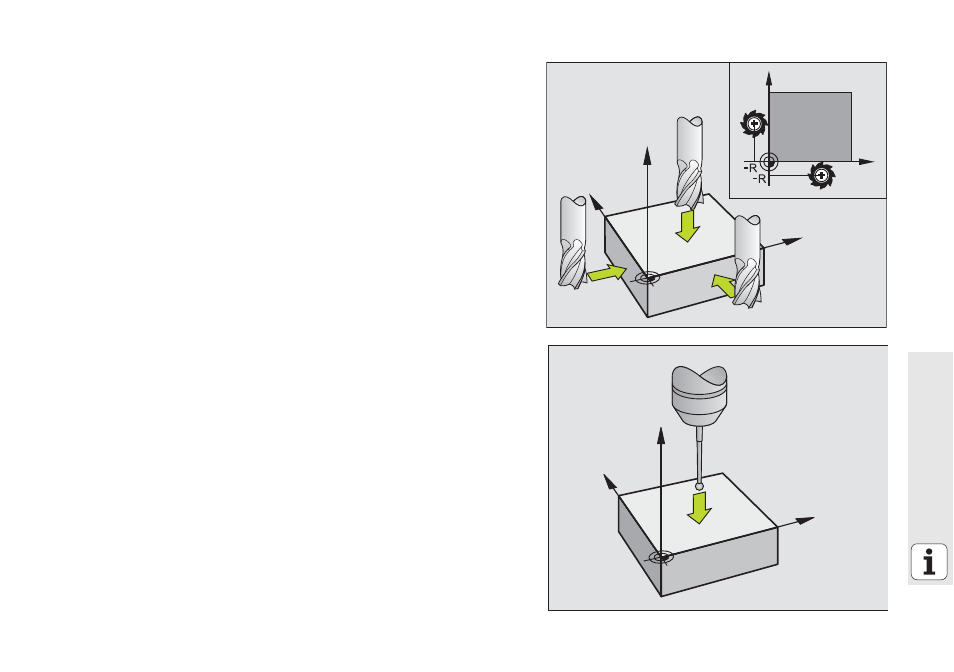

Fijación del punto de referencia sin palpador 3D
En la fijación del punto de referencia, la visualización del TNC se refiere a
las coordenadas conocidas de una posición de la pieza:
8 Introducir la herramienta cero con radio conocido
8 Seleccionar el modo de funcionamiento Manual o Volante electrónico
8 Rozar la superficie de la pieza con la herramienta e introducir la longitud
de la herramienta
8 Rozar las superficies laterales de la pieza e introducir la posición del
punto central de la herramienta
Ajuste y medición con palpadores 3D
Con un palpador 3D de HEIDENHAIN es mucho más rápido, sencillo y
preciso el ajuste de la máquina.
Además de las funciones de palpación para preparar la máquina en los
modos de funcionamiento Manual y Volante electrónico, existen en los
modos de funcionamiento de ejecución del programa un gran número de
ciclos de medición (véase también el modo de empleo de los ciclos de
palpación):
„ Ciclos de medición para registrar la compensacion de la posición
inclinada de la pieza
„
Ciclos de medición para la fijación automática de un punto de ref.
„ Ciclos de medición para la medición automática de piezas con
comparación de tolerancias y corrección automática de la hta.
Y
X
Z
X
Y
Y
X
Z
